看了很多其他人寫的，python與HFSS聯合仿真的博客，但說實話，都沒有說到點子上。今天，給大家說說我的思路。

在HFSS中，選擇tools-->record script to file ，選擇導出到py文件即可。HFSS就會將你接下來的操作，轉換為代碼。

而你以后使用的時候，只需要改一下參數就可以了。

需要注意的是，這個python不可以直接用python編譯器運行的，因?yàn)镾cripEnv庫，是HFSS自己的庫。

如果要仿真這個python文件，是在HFSS的tools-->run script。建議大家從新建文件錄制，并且錄制到最后的保存文件。（CSDN博客MNVCAT原創）錄制之后，建議大家打開這個python文件，自己看一看。

有一個小小的問題，HFSS在腳本的開頭自動生成的注釋，有中文“月”存在，直接運行的話，會報類似于“/xe6”之類的錯，大家手動刪除漢字就行。（如果你細心，看下邊的兩個圖，也會發現的）

就是當你百度“python加HFSS”時，會遇到的一個叫做“hycohanz”的庫。

但是我在使用過程中，遇到了許多問題。這個庫，它調用了imp，而imp在python3.4之后就已經被import代替，如果自己去修改“hycohanz”的源碼，會很麻煩。

而如果使用pythono3.4以下的版本，要調用win32庫，在加載win32庫之后，也會遇到一個“missing _init_.py win32com.gen_py”，而這個gen.py根本不存在。無疾而終。

也是最簡單的。就是使用python提供的軟件接口+HFSS的錄制功能。這個思路是看到知乎上的一篇文章啟發的思路的。在這個思路里，要用到python提供的win32庫，所以，

第一步，先pip install win32，將win32庫安裝。

第二步，使用HFSS的錄制功能，將想要自動化完成的功能轉化為代碼，這步就是第一種思路。

第三步，給大家演示如下

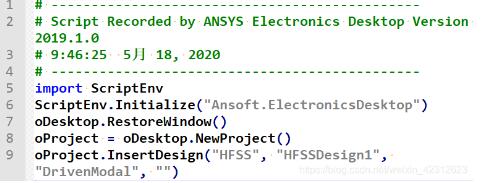

這是原來的錄制文件

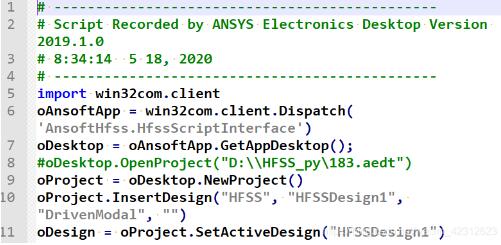

這是修改之后的文件（各位不要直接把我的圖復制粘貼走，我已經寫到實驗報告里了）

可以看出來，原理就是將win32與HFSS的接口，兩兩對上。

第四步，就是運行這個修改好的python文件了。

好了，python與HFSS聯合仿真就是這樣。

補充：hfss和python_天線仿真軟件哪個好？例如HFSS？

就我目前的經驗來說，我常用的三款電磁仿真軟件是HFSS, CST和Feko。

沒有哪款軟件是最好的，找最符合自己應用需求的才是王道。

HFSS應該是最好用的天線仿真軟件，尤其適用于電小尺寸天線和口徑面積在2個波長以內的天線。CST適用于電尺寸稍大的天線，尤其是寬帶天線，CST中集成的時域算法可以用對天線進行時域分析，寬帶天線的時域分析是特別重要的一點。FEKO一般用來仿電大尺寸天線，尤其是發射面天線。

根據我個人的經驗，分別介紹一下，希望對題主有幫助：

HFSS: HFSS基于FEM算法也就是有限元，是一種頻域分析算法，常用于電小尺寸復雜結構天線的設計，尤其是諧振天線，比如我最近在設計植入在人體中的窄帶天線，在HFSS中仿真設計很方便，很容易就找到諧振點，但是應用基于時域算法的CST，天線就很難找到諧振點。

CST: 個人認為CST的主要賣點就是他們獨有的時域算法FIT，有限時域積分，可以用來算中型的電大尺寸天線，尤其是可以用來評估寬帶天線的時域特性，分析寬帶天線的發射接收波形。

FEKO: MOM和快算多極子起家，集成了PO、UTD等散射及繞射算法，最近加入了FDTD算法。主要拿來算大尺寸天線，尤其是反射面天線。

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持好吧啦網。如有錯誤或未考慮完全的地方，望不吝賜教。
