CAD圖層控件是什么意思？對于復雜圖形，可能要考慮更復雜的圖層命名標準。例如，圖層名可以以 3 位數開始，后跟命名代碼，該代碼包含建筑中的多個樓層、項目編號、測量設置和特性數據等。

1、要查看圖形的組織方式，請使用 LAYER 命令來打開圖層特性管理器。

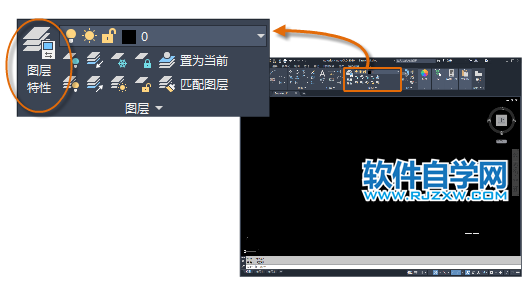

2、您可以在命令窗口中輸入 LAYER 或 LA，也可以單擊功能區中的“圖層特性”工具。

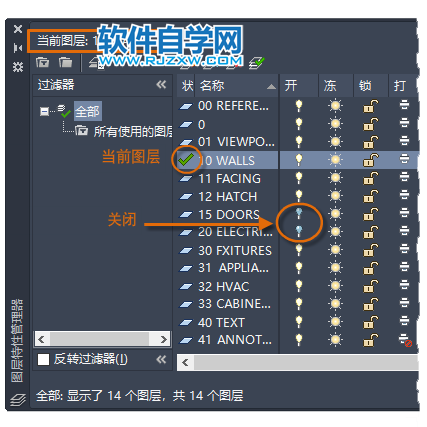

3、下面是在此圖形中顯示的圖層特性管理器。

4、如圖所示，圖層 10 WALLS 是當前圖層。所有新對象都將自動放置在該圖層上。在圖層列表中，圖層 10 WALLS 旁邊的綠色勾選標記確認它是當前圖層。

5、在標簽為“打開”的列中，請注意，兩個圖層的燈泡圖標都是暗的。已關閉這些圖層以隱藏樓層平面中的門和電線。

6、請注意，每個圖層名都以兩位數的數字開始。此慣例使用戶可以輕松控制圖層的順序，因?yàn)樗鼈儾灰勒兆帜概判颉?/p>

7、提示： 對于復雜圖形，可能要考慮更復雜的圖層命名標準。例如，圖層名可以以 3 位數開始，后跟命名代碼，該代碼包含建筑中的多個樓層、項目編號、測量設置和特性數據等。
