CAD2022怎么關聯標注，標注可以關聯，這意味著它們可以根據所測量的幾何對象的變化而進行調整。

標注關聯性定義幾何對象和為其提供距離和角度的標注間的關系。幾何對象與標注之間可能存在幾種類型的關系。引線和多重引線對象也可以關聯。

當與關聯標注相關聯的幾何對象被修改時，關聯標注會自動調整其位置、方向和測量值。布局中的標注可以與模型空間中的對象相關聯。DIMASSOC 系統變量設置為 2 時，將創建以下標注。只有一條尺寸界線與幾何對象相關聯時，將存在部分關聯標注。當刪除與標注關聯的幾何對象時，通常會發生此類情況。非關聯標注可以與其測量的幾何圖形一起進行選擇和修改，但不會在其測量的幾何對象被修改時自動進行更改。DIMASSOC 系統變量設置為 1 時，將創建以下標注。分解標注包含一組獨立的幾何對象和文字對象，而不是單個標注對象。它們在您將 DIMASSOC 系統變量設置為 0 時，或?qū)?EXPLODE 命令應用于現有標注時進行創建。

您可以通過“特性”選項板或 LIST 命令確定標注是否關聯。可以使用 DIMREASSOCIATE 命令來重新關聯部分關聯標注或非關聯標注。

提示： 在以下情況下可以使用 DIMREGEN 更新關聯標注：在布局視口中平移或縮放模型空間后、打開使用早期版本修改的圖形后或打開已修改外部參照的圖形后。注釋監視器

您可以通過注釋監視器的幫助來追蹤失去關聯性的注釋。關聯性可能由于以下幾個原因而丟失：

如果大幅修改或刪除關聯的幾何對象，則不保留關聯性。如果重定義關聯的塊，以使標注所關聯的邊被取代，則不保留關聯性。

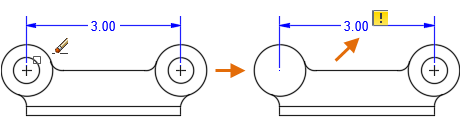

當注釋監視器處于啟用狀態時，它可通過顯示標記來標識已失去關聯性的注釋。例如，如果圓被刪除，則標注的關聯性將丟失，并且受影響的標注上將顯示一個標記。

單擊該標記將顯示一個菜單，其中包含的選項特定于已解除關聯的注釋。在此示例中，菜單可用于訪問 DIMREASSOCIATE 和 ERASE 命令。

特殊情況和限制

關聯標注支持您希望標注的大多數類型的幾何對象。它們不支持以下對象

圖案填充圖像參考底圖多行對象二維實體注： 如果在 AutoCAD 2012 之前的版本中打開并重新保存圖形，則與模型工程視圖相關聯的標注可能會失去其關聯性。以上就是CAD2022怎么關聯標注，希望大家喜歡，請繼續關注好吧啦網。
