下面給大家介紹的是UG怎么在非平曲面上創建孔特征，希望能幫助到大家！

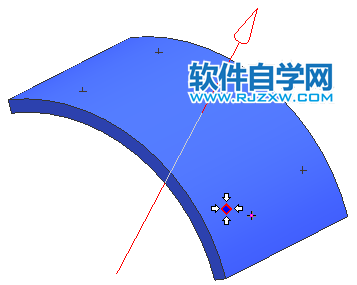

第1步、選擇主頁選項卡→特征組→孔 。第2步、在孔對話框中，從類型列表中選擇常規。第3步、在上邊框條上，確保選擇了現有點 。第4步、在圖形窗口中，單擊彎曲面上的現有點。

第5步、在方向組中，選擇孔方向。第6步、對于本例，選擇了垂直于面。

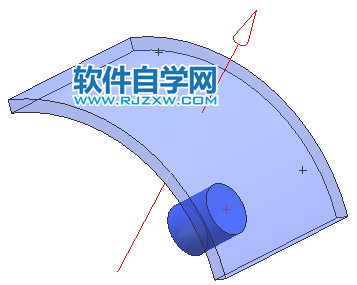

孔預覽 第7步、單擊確定以創建孔特征。第8步、要更改孔方向，在方向組中選擇沿矢量。

第9步、對于本例，選擇了基準軸。

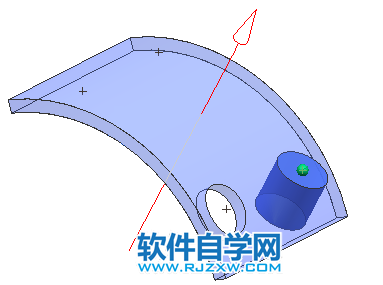

孔預覽

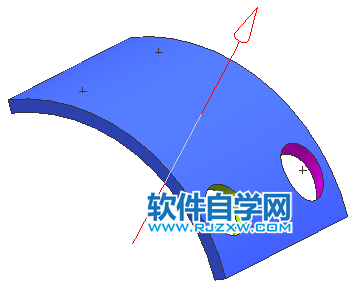

第10步、相同直徑的孔。左：垂直于面；右：沿矢量

以上就是UG怎么在非平曲面上創建孔特征，希望大家喜歡，請繼續關注好吧啦網。
