UG中怎么給繪制好的草圖倒斜角，一般是倒斜角工具，一共有三種模式，對稱距離、非對稱距離、距離和角度。下面給大家分享這三種方法的使用。

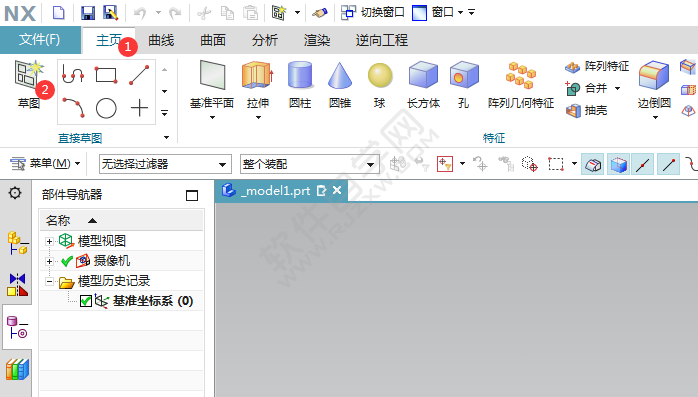

1、打開UG軟件，點擊主頁菜單--草圖功能。效果如下：

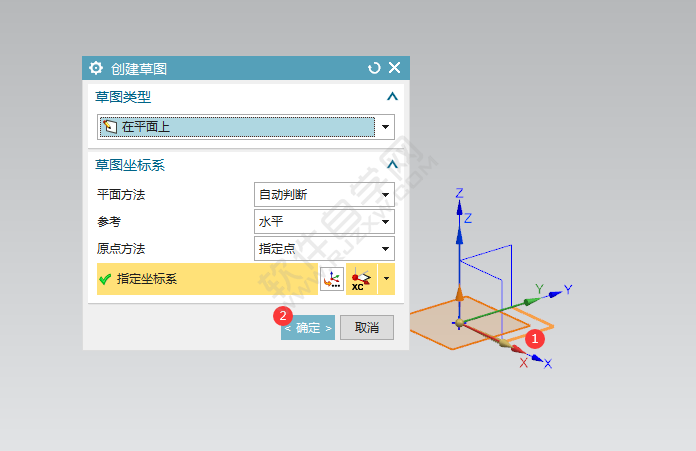

2、點擊創建草圖，選擇XY基準面--確定完成。然后就可以繪草圖了。

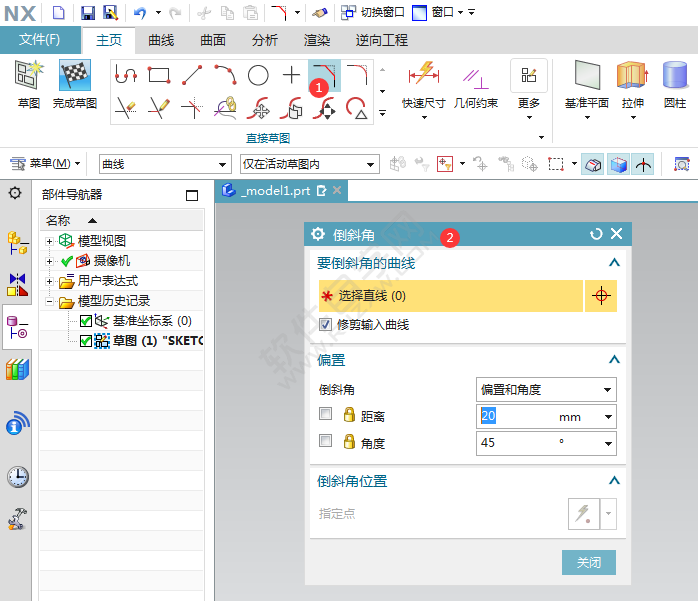

3、點擊主頁里面的倒斜角工具，就會彈出倒斜角設置面板。

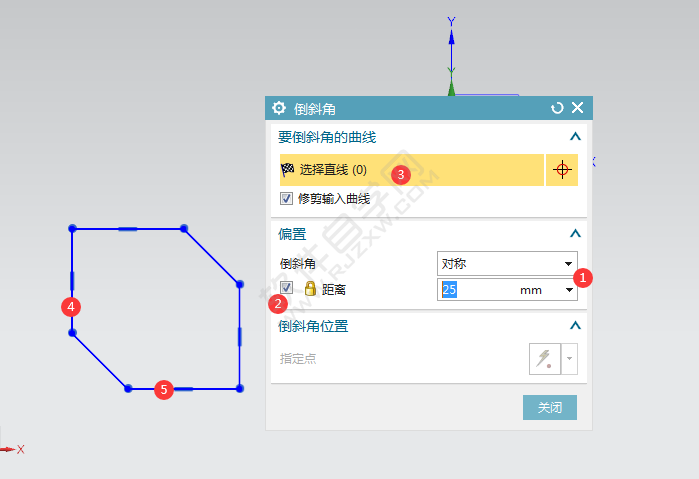

4、設置對稱模式，設置距離參數，點擊選擇直線模式，就可以選擇矩形的角邊形進行倒斜角。

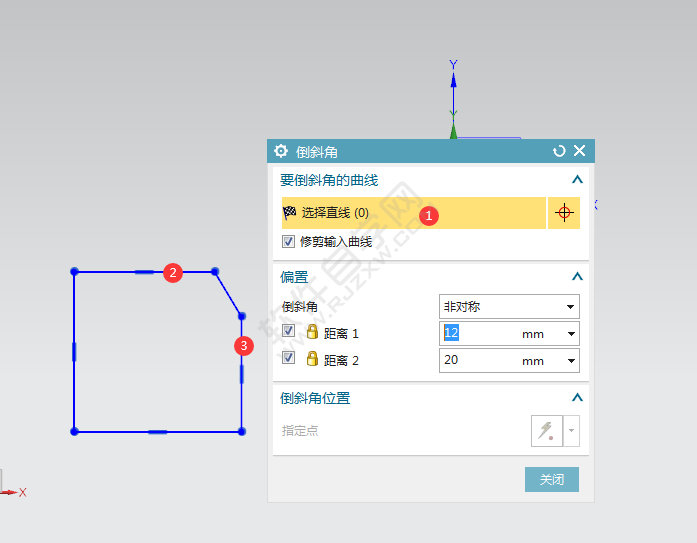

5、非對稱模式，可以設置二個距離，距離1是倒斜角選的第一條邊。距離2是倒斜角的選的第二條邊。

6、設置好后參考。點擊選擇直線，就是選矩形的角邊線。效果如下：

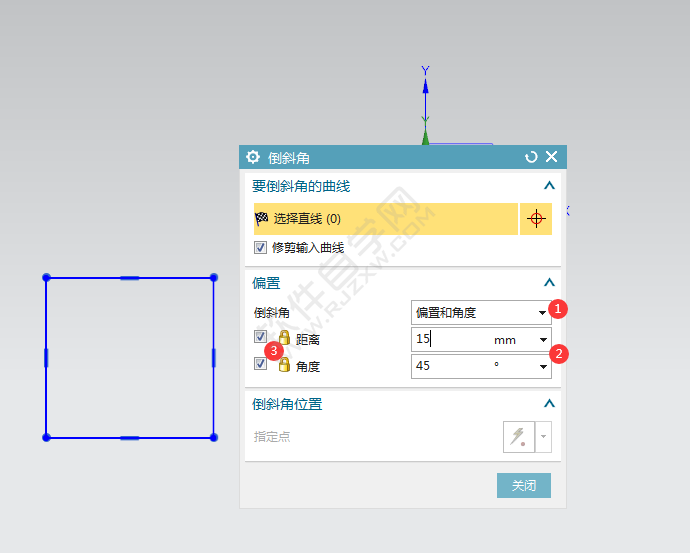

7、偏置和角度模式，設置距離與角角。距離是二邊要倒的距離，角度就是成生的角度。

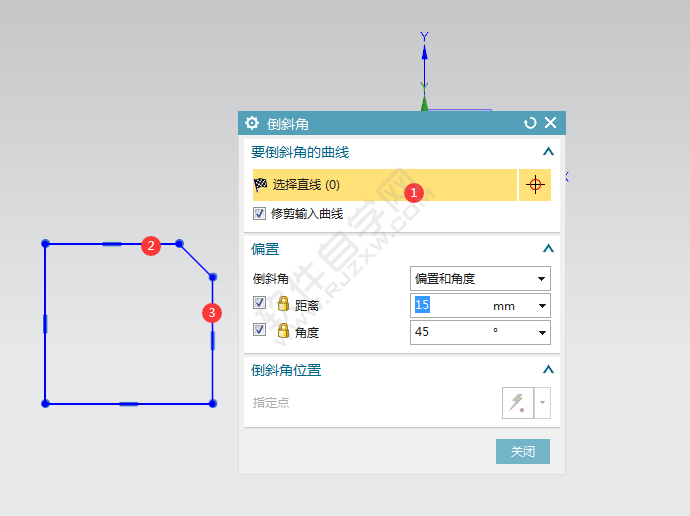

8、設置好參數后，選擇要倒角的邊線，就完成了偏置和角度的角。
