用SolidWorks進行實體建模三個特征完成

瀏覽:148日期:2023-12-04 09:42:41
下面給大家介紹的用SolidWorks進行實體建模三個特征完成,喜歡的朋友可以一起來關注好吧啦網學習更多的SolidWorks教程。

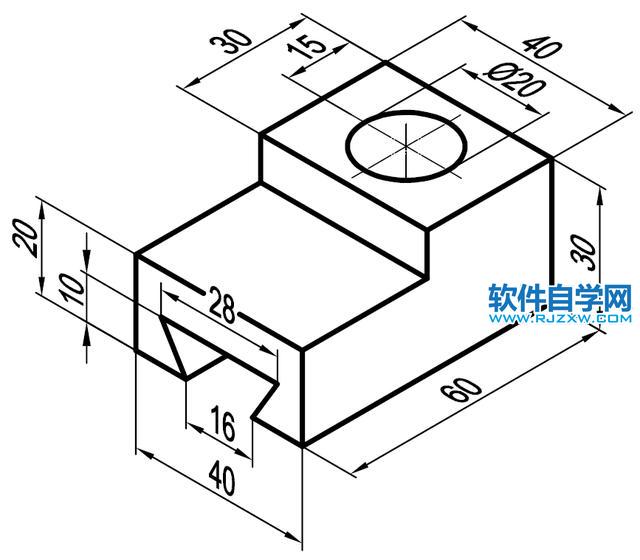

效果圖尺寸如下:

用SolidWorks進行實體建模三個特征完成

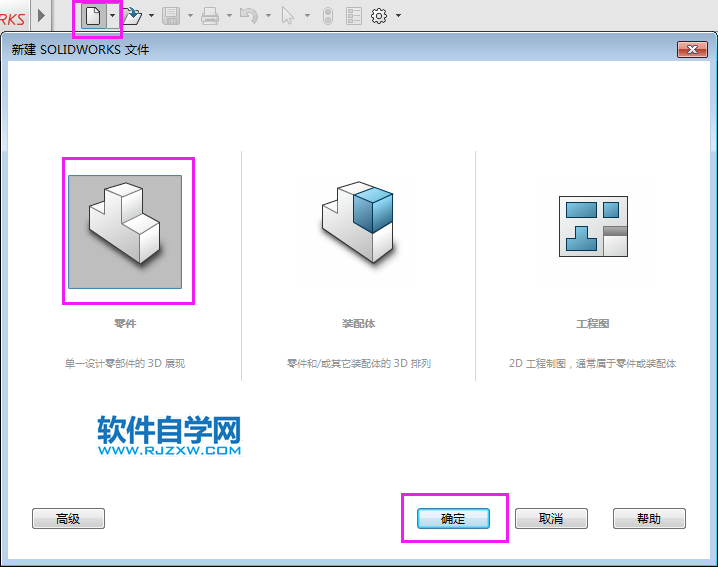

1、打開solidworks軟件,點擊建新--零件--確定。

用SolidWorks進行實體建模三個特征完成

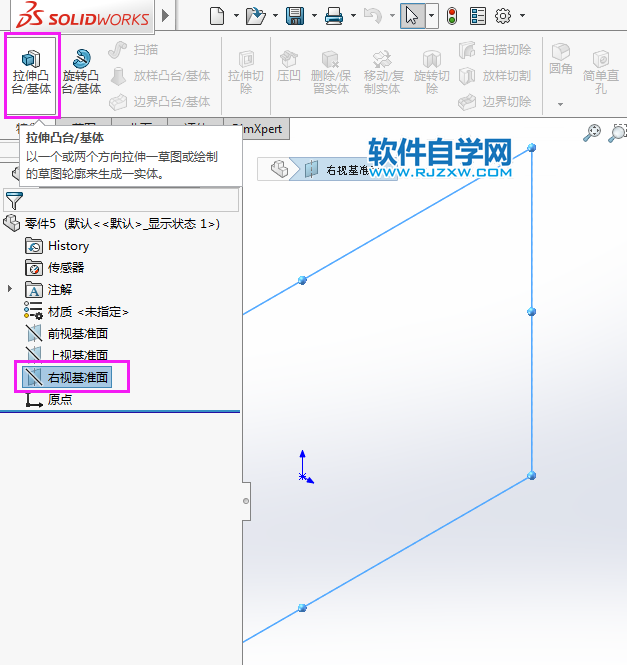

2、點擊右視基準面,點擊特征--拉伸凸臺/基體。

用SolidWorks進行實體建模三個特征完成

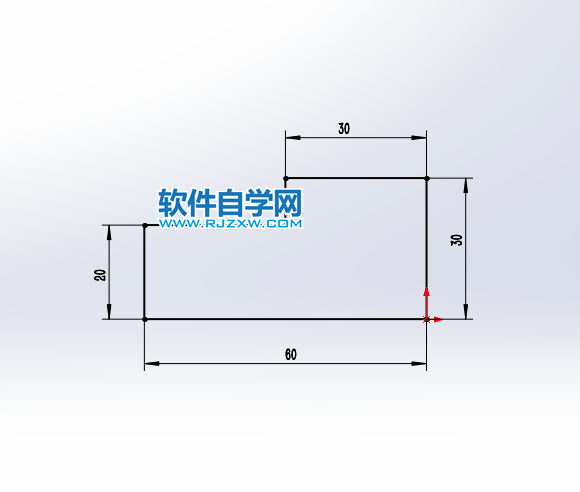

3、按住ctrl+5,進入右視基準面平面。繪制下面的草圖出來,效果如下:

用SolidWorks進行實體建模三個特征完成

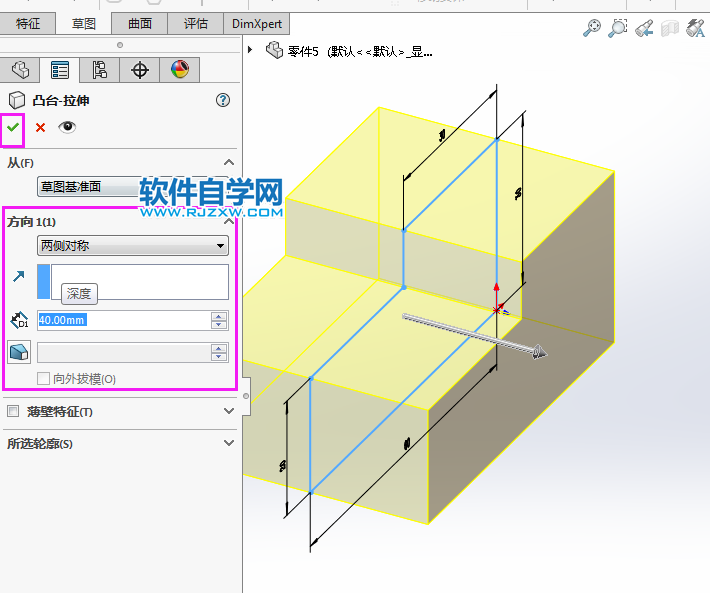

4、然后退出草圖,設置方向:兩側對稱,參數為40mm。

用SolidWorks進行實體建模三個特征完成

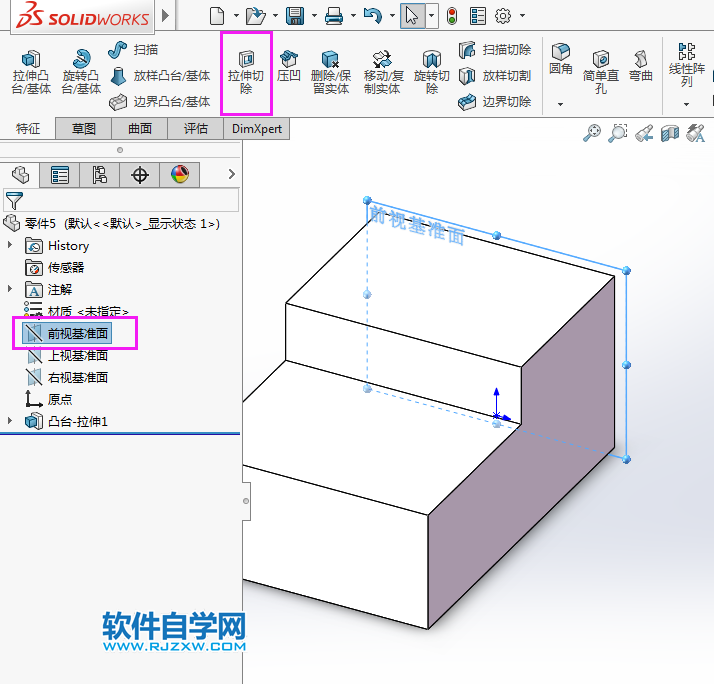

5、然后再點擊前視基準面,點擊特征--拉伸切除。

用SolidWorks進行實體建模三個特征完成

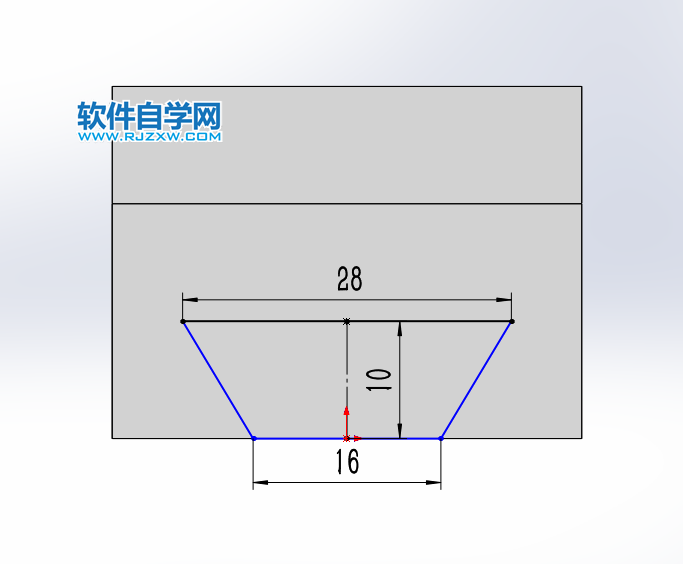

6、按ctrl+1,進入前視基準面。然后繪制下面的草圖出來,效果如下:

用SolidWorks進行實體建模三個特征完成

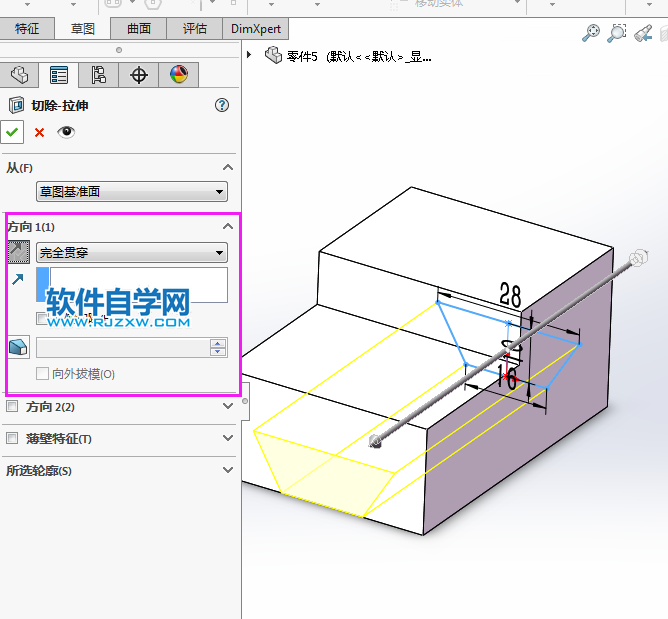

7、然后退出草圖,方向設置:完全貫穿。效果如下:

用SolidWorks進行實體建模三個特征完成

8、然后選擇實體的面,點擊拉伸切除。效果如下:

用SolidWorks進行實體建模三個特征完成

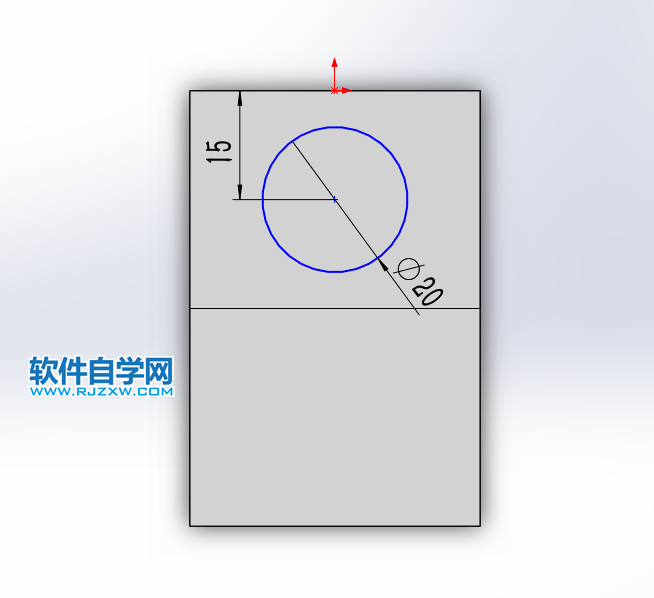

9、然后繪制一個直徑為20mm的圓出來,并標好尺寸。

用SolidWorks進行實體建模三個特征完成

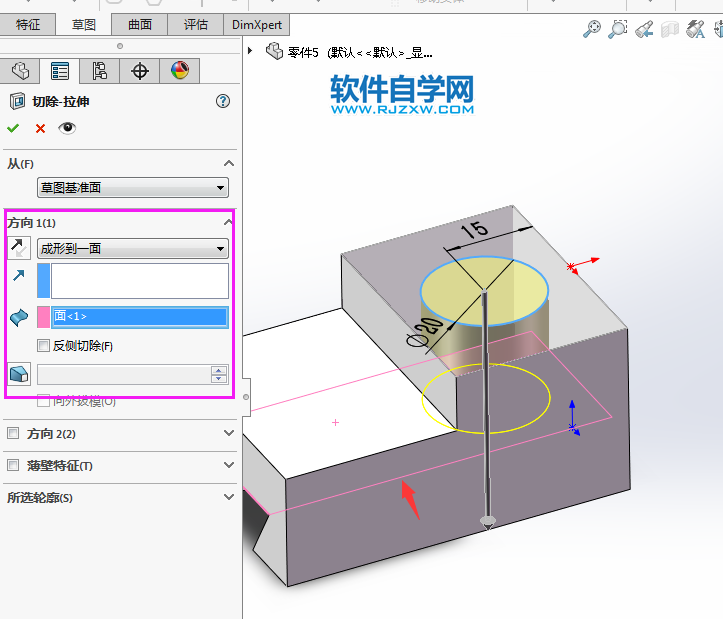

10、然后退出草圖,輸入切除-拉伸設置,方向:成為到一面,選實體下面的面。效果如下:

用SolidWorks進行實體建模三個特征完成

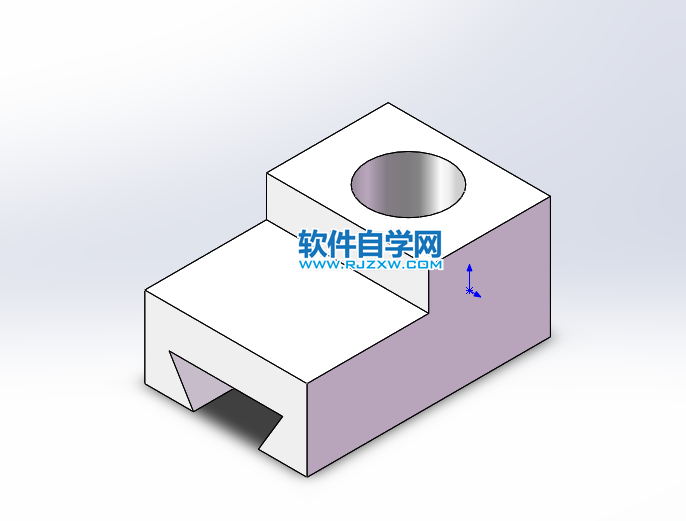

11、最后實體效果如下:

用SolidWorks進行實體建模三個特征完成

以上就是用SolidWorks進行實體建模三個特征完成,希望大家喜歡,請繼續關注好吧啦網。
