solidworks怎么用周邊圓畫相切圓

瀏覽:218日期:2023-12-04 10:44:42
下面給大家介紹的是solidworks怎么用周邊圓畫相切圓的方法與步驟,喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

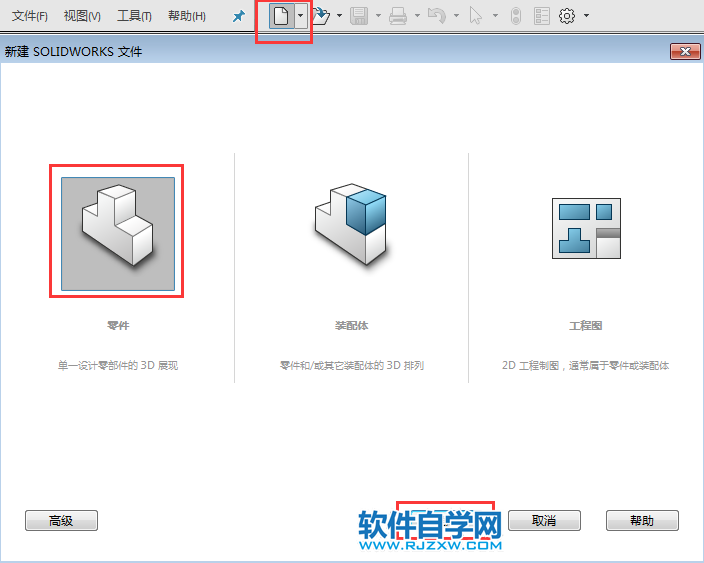

1、打開solidworks2016軟件,點擊新建圖標,點擊零件,點擊確定。

solidworks怎么用周邊圓畫相切圓

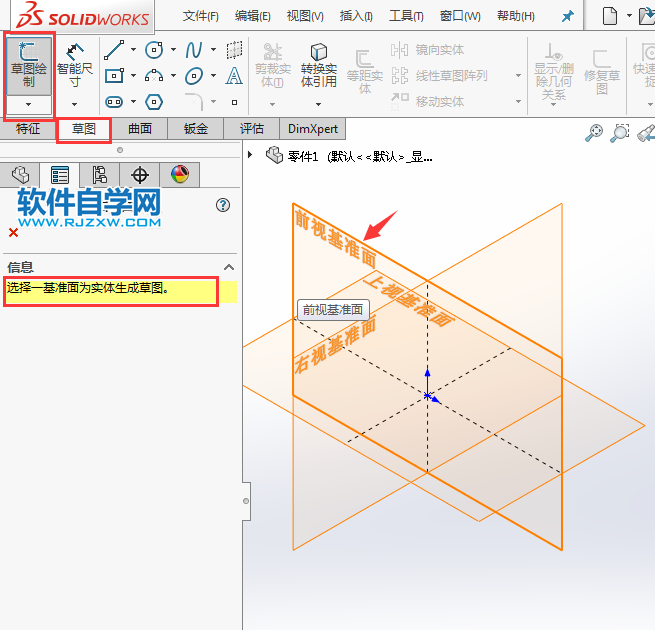

2、點擊草圖--繪制草圖,選一個基準面,選前視基準觀。

solidworks怎么用周邊圓畫相切圓

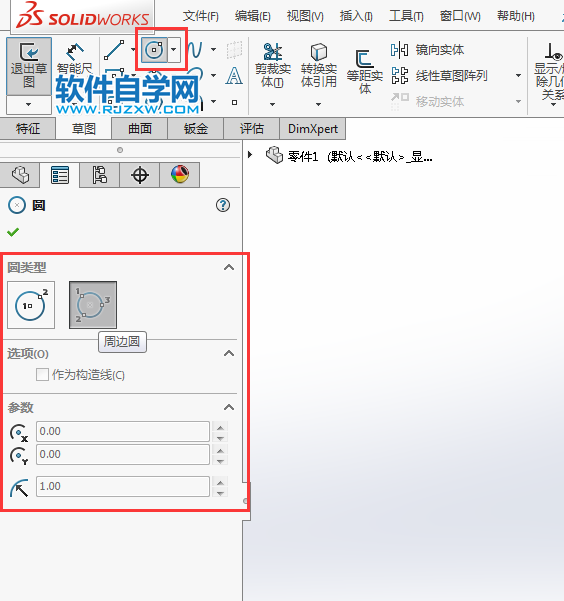

3、點擊圓形工具,圓類型有周邊圓,選項是不能用的記好了,參數X,Y是圓心坐標,下面是圓的半徑參數設置。

solidworks怎么用周邊圓畫相切圓

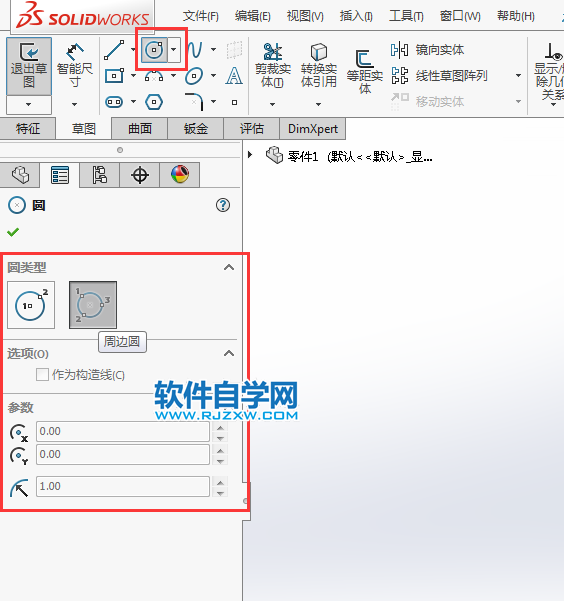

4、點擊起點,中點,端點,三點才能創建圓。這就是周邊圓的繪法。

solidworks怎么用周邊圓畫相切圓

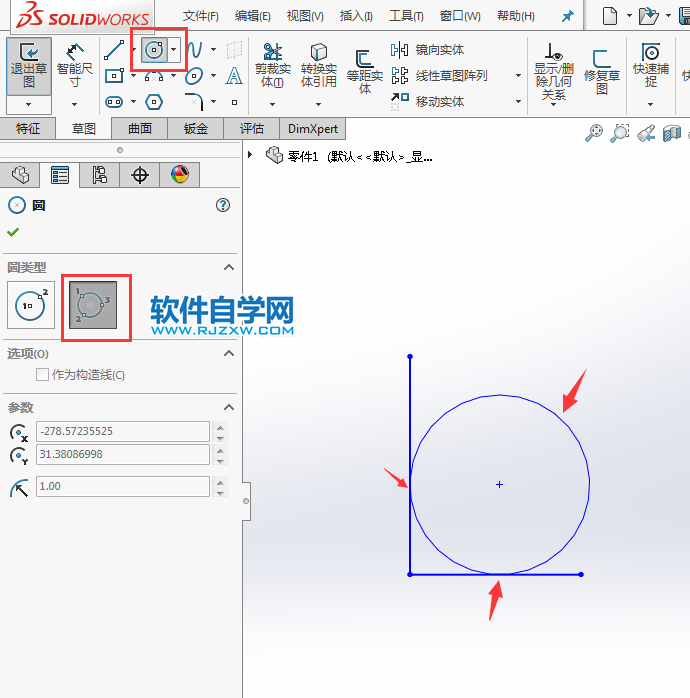

5、怎么在二條線上繪制一個相切圓呢,點擊圓,選周邊圓,捕捉二條直線的切點,再移動點第三個點。就出來了。

solidworks怎么用周邊圓畫相切圓

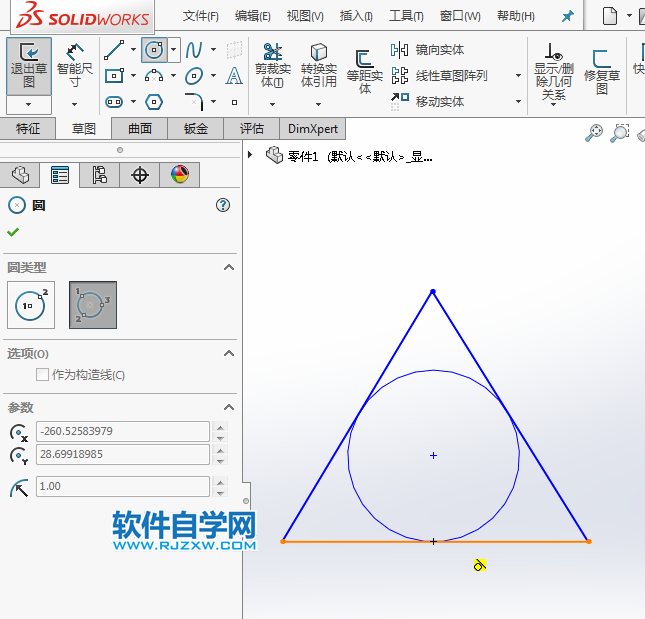

6、怎么在三角形內畫相切圓,點擊圓,選周邊圓,捕捉三條直線的切點,就可以畫出相切圓。

solidworks怎么用周邊圓畫相切圓

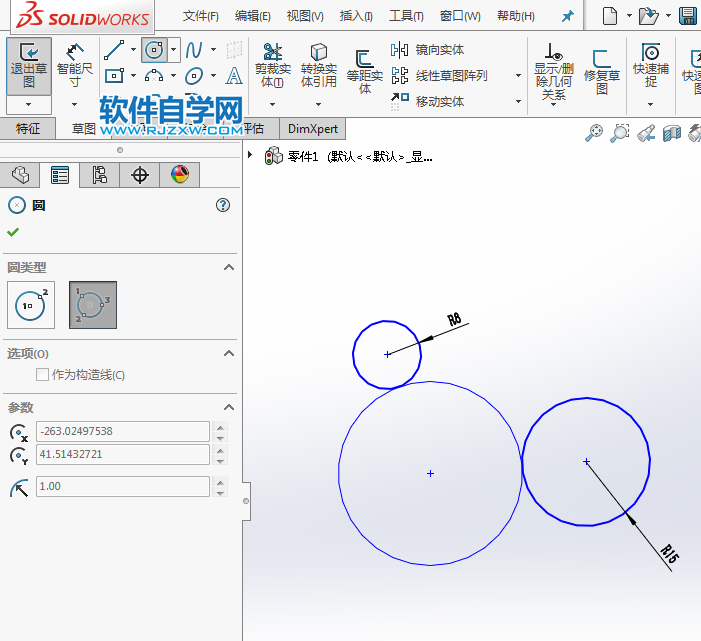

7、點擊圓,選周邊圓,點擊圓的切點,點擊第三點在外面,也可以畫相切圓。

solidworks怎么用周邊圓畫相切圓

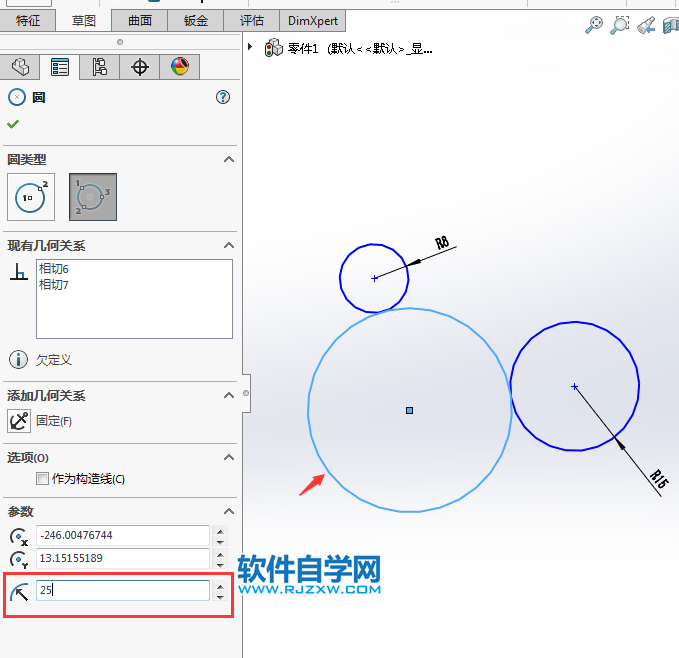

8、選中圓,就可以在參數里面輸入要的半徑,大家要注意,修改時,也不要改太大或是太小,差不多就行。

solidworks怎么用周邊圓畫相切圓以上就是solidworks怎么用周邊圓畫相切圓,希望大家喜歡,請繼續關注好吧啦網。
