下面給大家介紹的是solidworks旋轉切除的使用方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

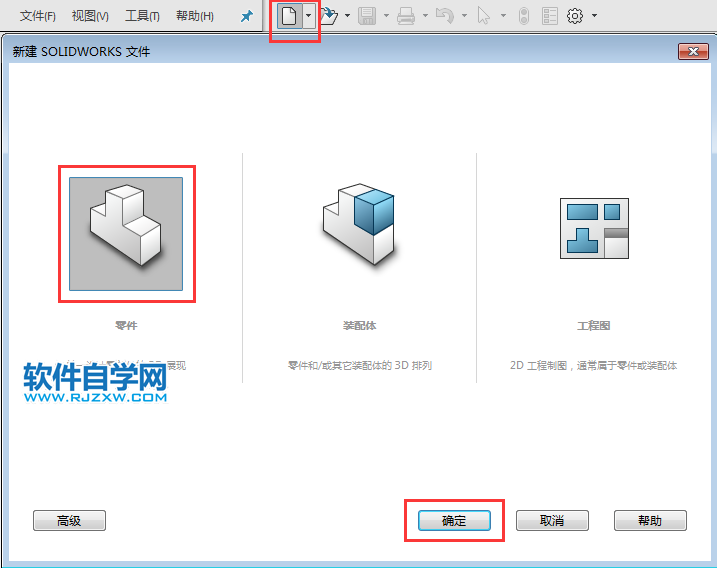

1、打開solidworks2016軟件，點擊新建圖標，點擊零件，點擊確定。

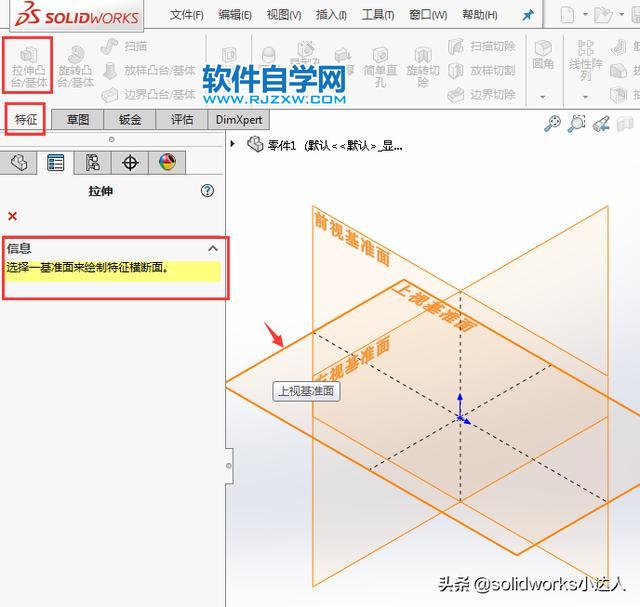

2、點擊特征里面的--凸臺拉伸/基體--選擇上視基準面。效果如下：

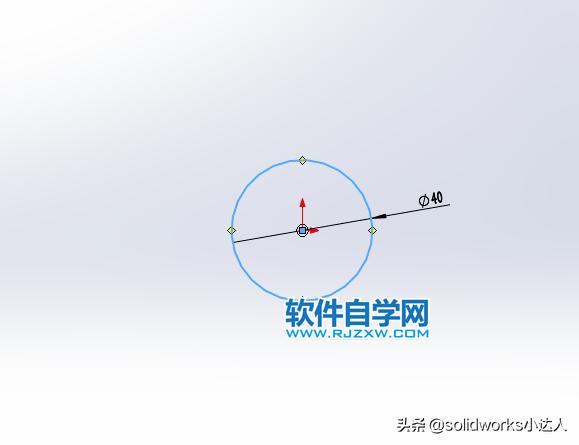

3、在上視基準面草圖中，繪制一個直徑為40mm的圓出來。

4、然后退出草圖，設置凸臺拉伸，設置高度為40mm。實體就出來了。

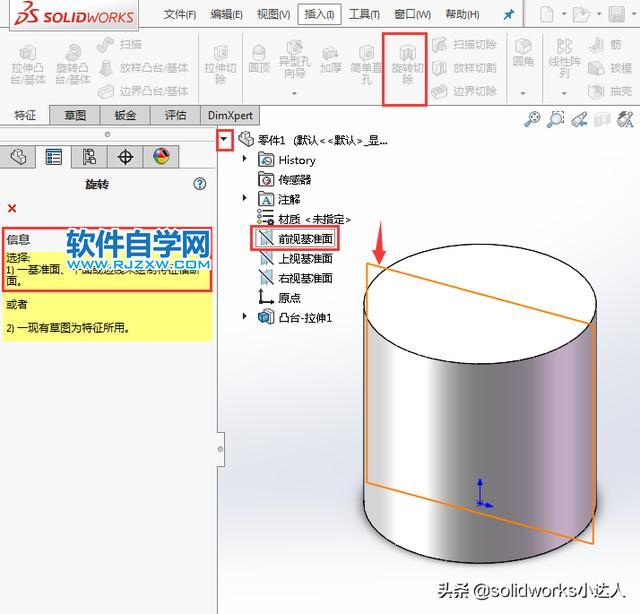

5、點擊特征里面的旋轉切除功能。選擇前視基準面。效果如下：

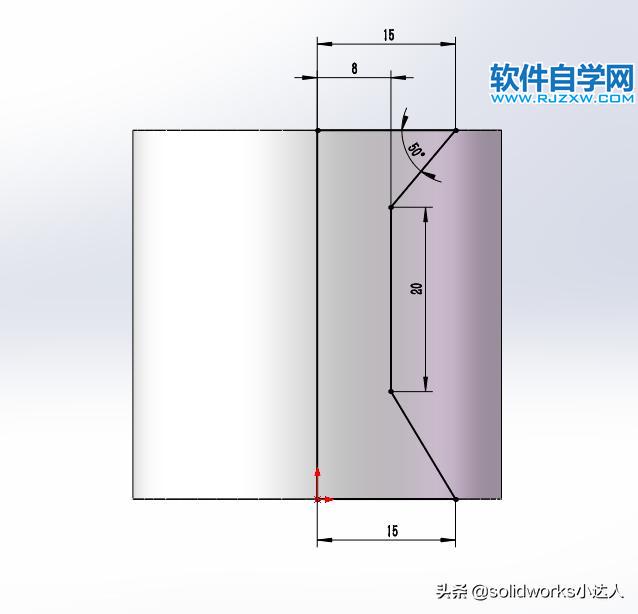

6、進入草圖的正視，繪制下面的尺寸草圖。效果如下：

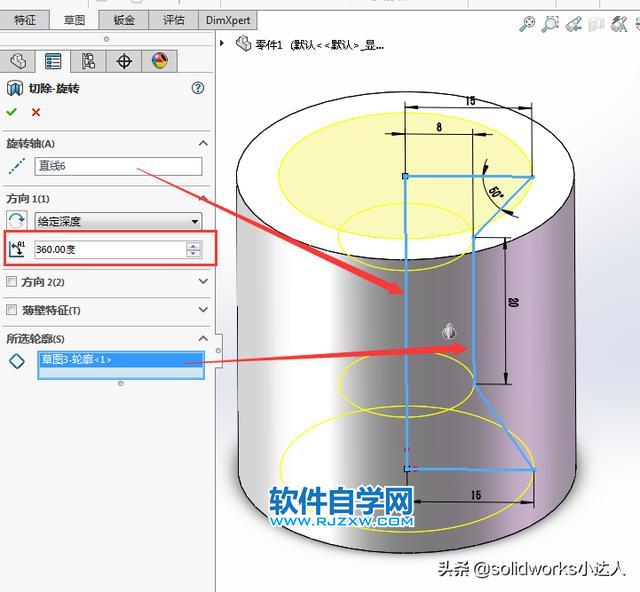

7、繪制好草圖后，退出草圖，設置旋轉軸中間邊，還有360度角度，還有旋轉的輪廓。

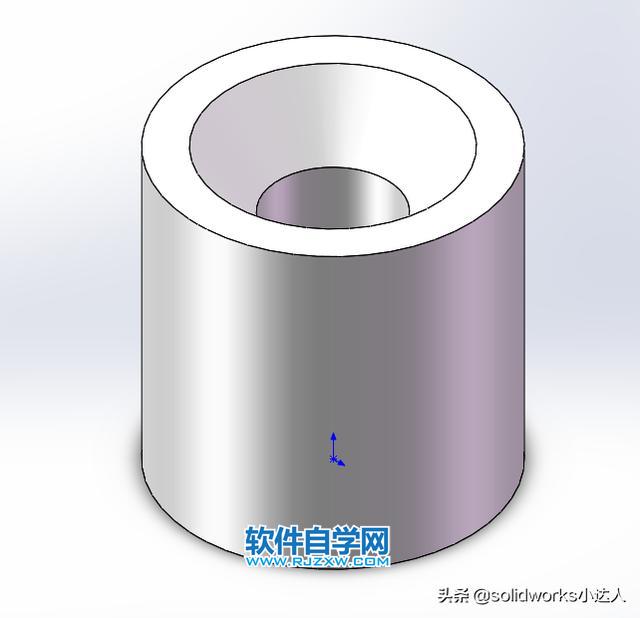

8、這樣中間就旋轉切除了實體。效果如下：

效果如下：

以上就是solidworks旋轉切除的使用方法，希望大家喜歡，請繼續關注好吧啦網。
