下面給大家介紹的是solidworks怎么畫中心點直槽口草圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的solidworks教程。

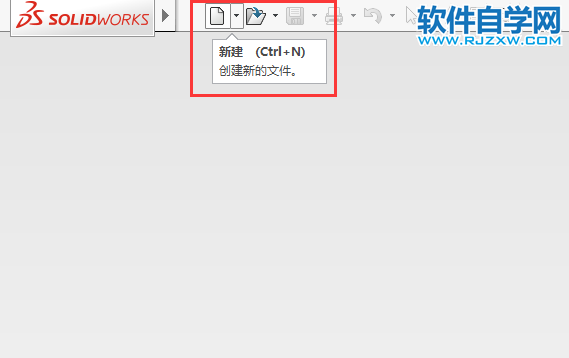

第1步、打開solidworks軟件，新建ctrl+N文檔。

第2步、彈出新建對話框，點擊零件選擇，點擊確定。

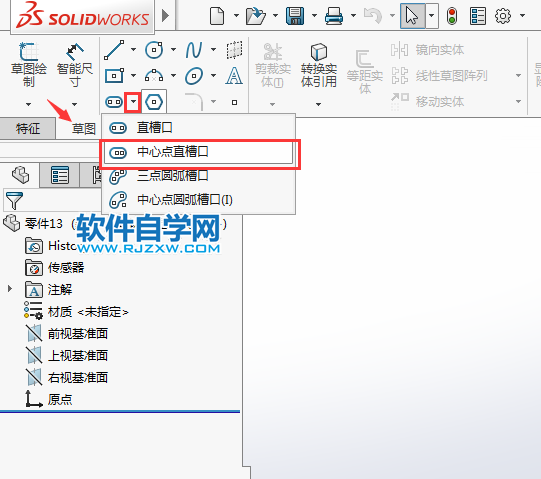

第3步、點擊草圖，中心點直槽口，

第4步、選中上視基準面，進入繪制一個視圖出來。

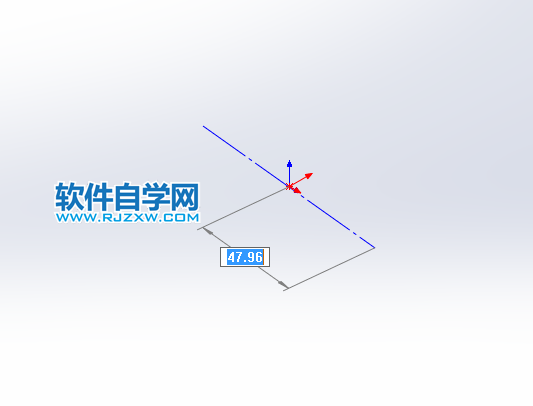

第5步、捕捉中心點，繪制一直線出來先，確定長度。

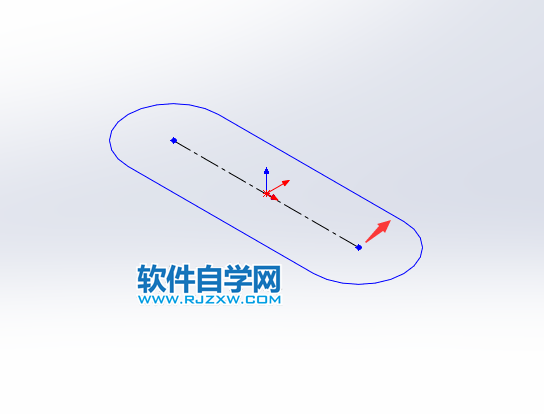

第6步、然后再繪制槽口的寬度。效果如下：

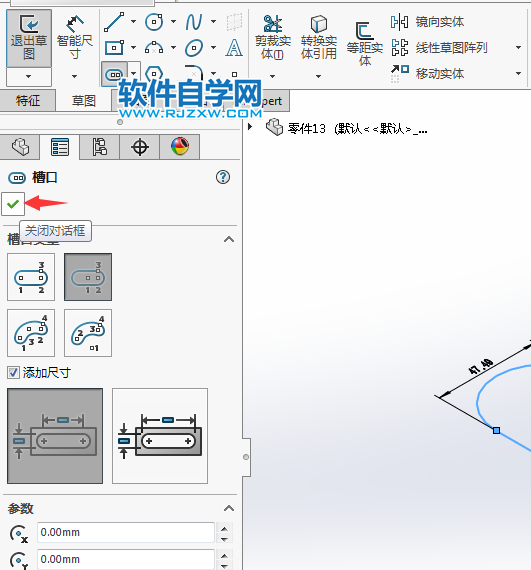

第7步、繪制好，點擊左側的關閉對話框。就確定好了。

以上就是solidworks怎么畫中心點直槽口草圖，希望大家喜歡，請繼續關注好吧啦網。
