用SW抽殼與旋轉怎么畫圖

瀏覽:127日期:2023-12-11 17:39:57
下面給大家分享的是用SW抽殼與旋轉怎么畫圖,就是運用旋轉功能、切除拉伸功能,抽殼功能、倒圓角功能給大家畫圖,希望能通過下面的文章學會這幾個功能。

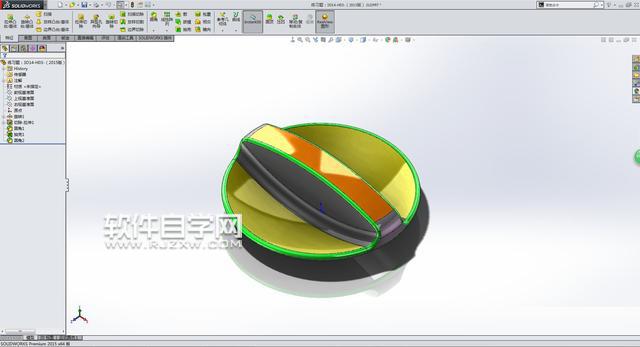

第1步、先看看通過SW抽殼與旋轉畫好的圖。

用SW抽殼與旋轉怎么畫圖

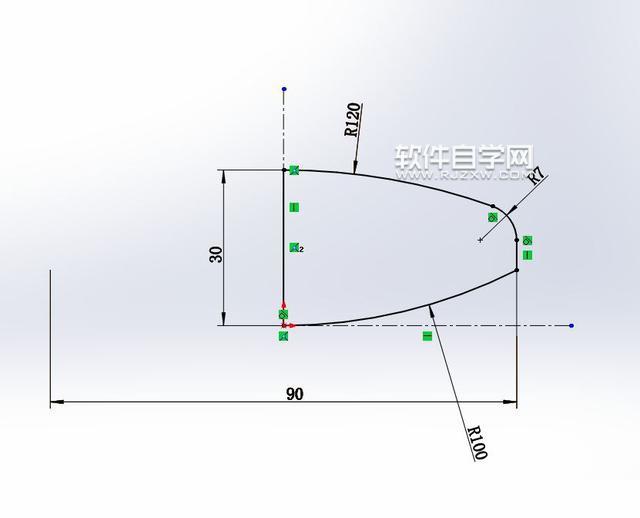

第2步、打開SW軟件,進入前視基準面,草繪圖形,半徑100的圓弧與虛線相切。

用SW抽殼與旋轉怎么畫圖

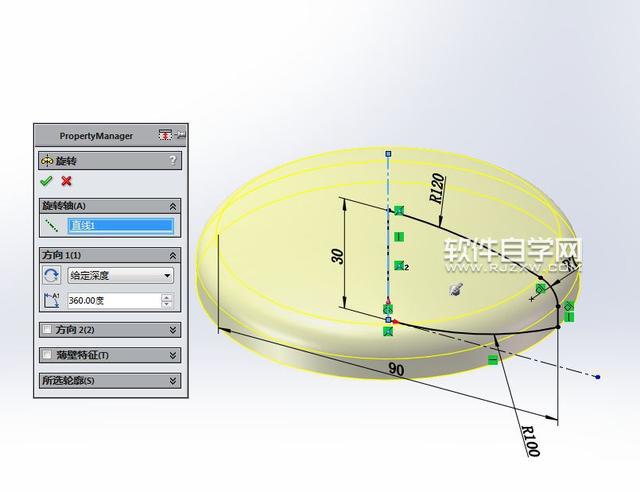

第3步、選中對象,進行旋轉設置。

用SW抽殼與旋轉怎么畫圖

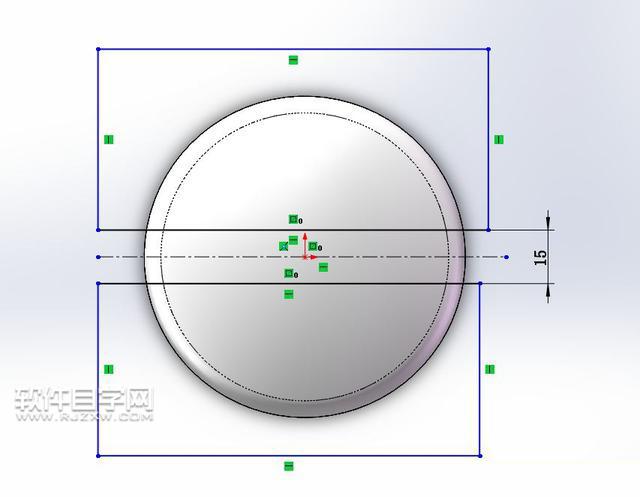

第4步、然后進入上視基準面,草繪兩個矩形,對稱約束。

用SW抽殼與旋轉怎么畫圖

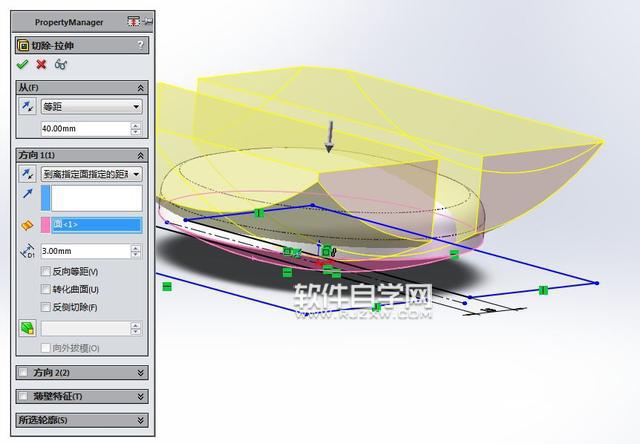

第5步、然后把二個矩形進行拉伸切除,等距40mm,到指定面指定的距離 ,點底部粉色面,距離3mm。

用SW抽殼與旋轉怎么畫圖

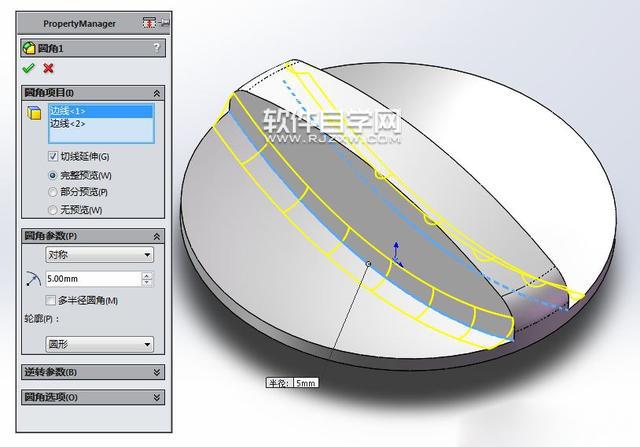

第6步、然后給對象進行圓角,半徑5mm。

用SW抽殼與旋轉怎么畫圖

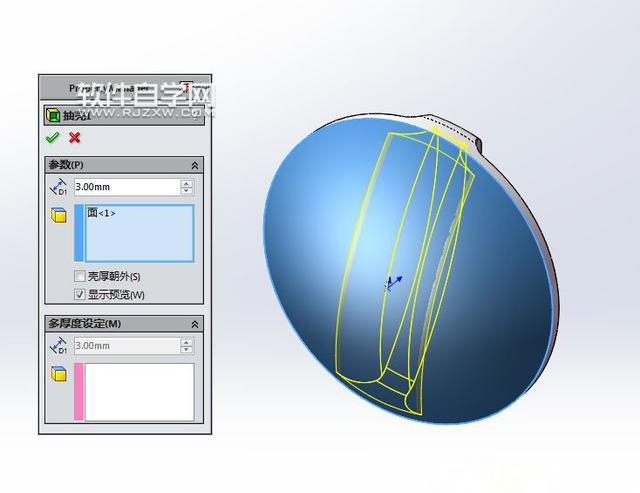

第7步、然后給對象進行抽殼,厚度3mm.

用SW抽殼與旋轉怎么畫圖

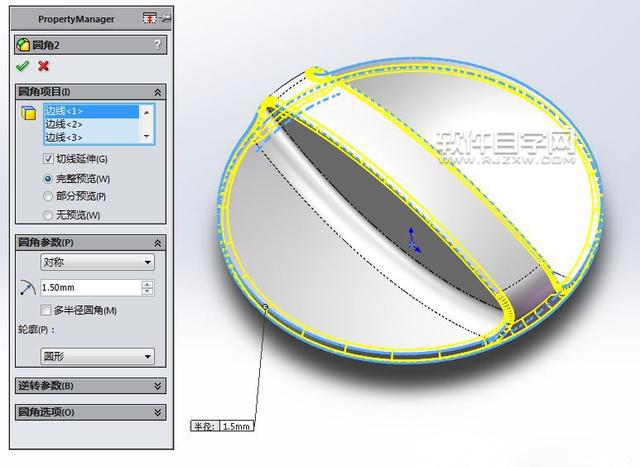

第8步、再一次給對象進行倒圓角,圓角半徑1.5mm。

用SW抽殼與旋轉怎么畫圖

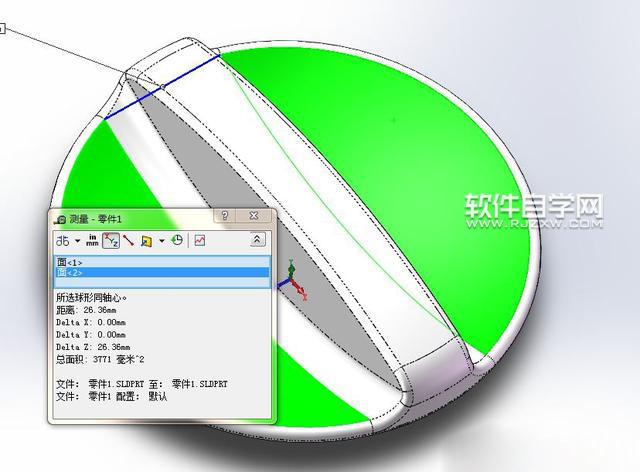

第9步、圖形繪好后,測量一下。

用SW抽殼與旋轉怎么畫圖

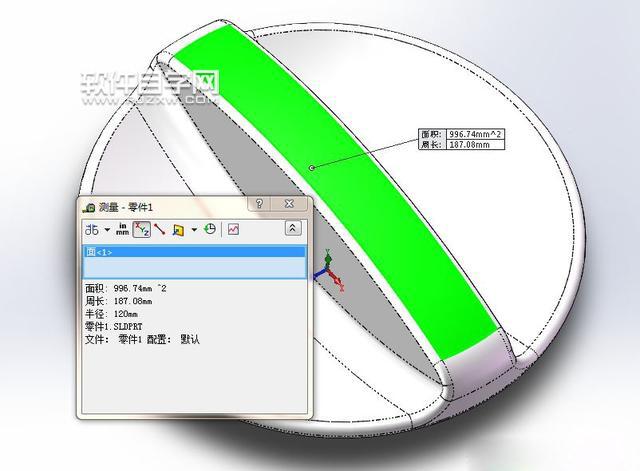

第10步、也可以選擇面,測量面的參數。

用SW抽殼與旋轉怎么畫圖

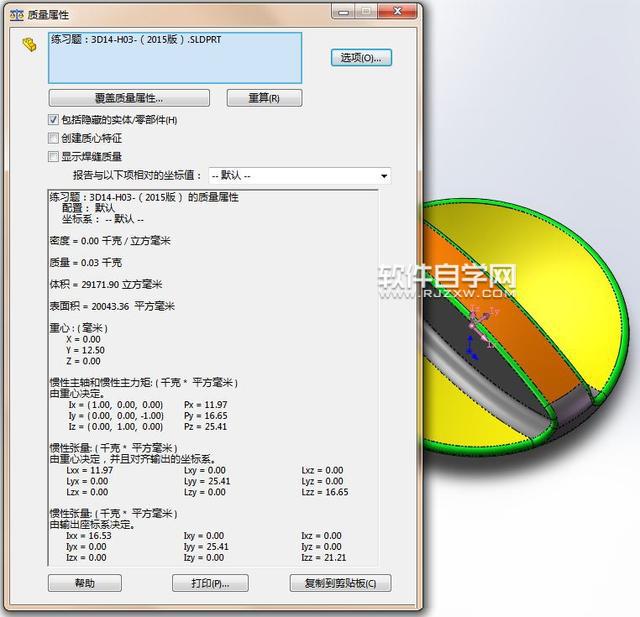

第11步、然可以測量質量屬性。

用SW抽殼與旋轉怎么畫圖
