下面給大家介紹的是SolidWorks齒輪和連桿運動仿真教程的方法與步驟，希望能幫助到大家，

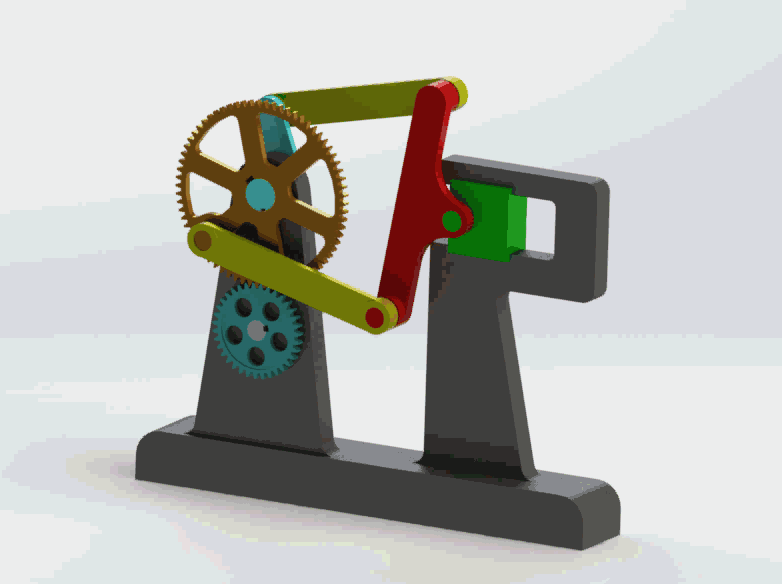

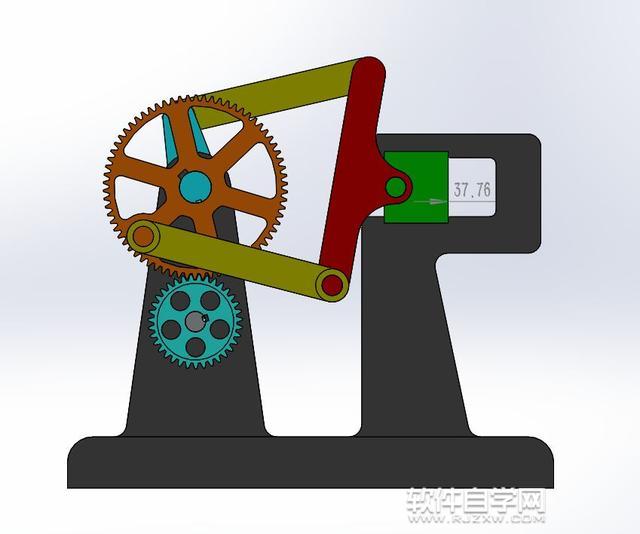

第1步、先看看齒輪和連桿運動仿真效果。

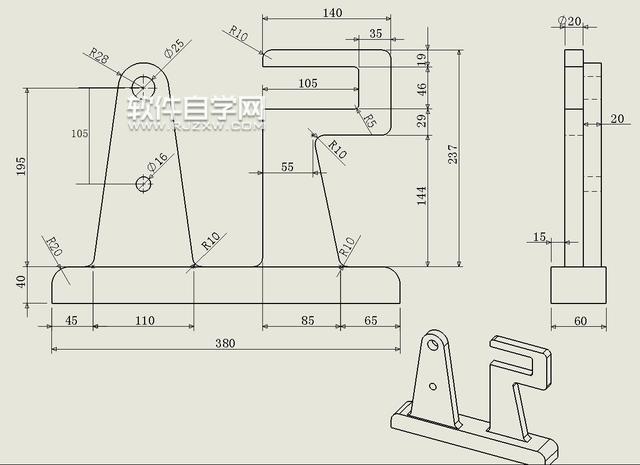

第2步、使用SolidWorks繪制下面圖紙尺寸，把固定座繪出來。

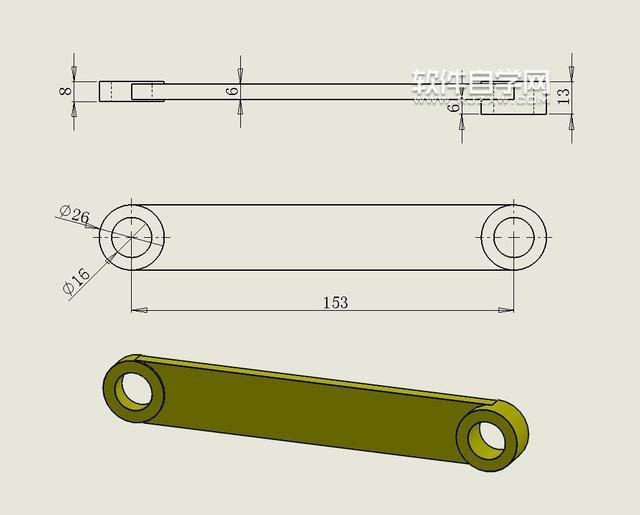

第3步、然后再繪制連桿（2根）出來。

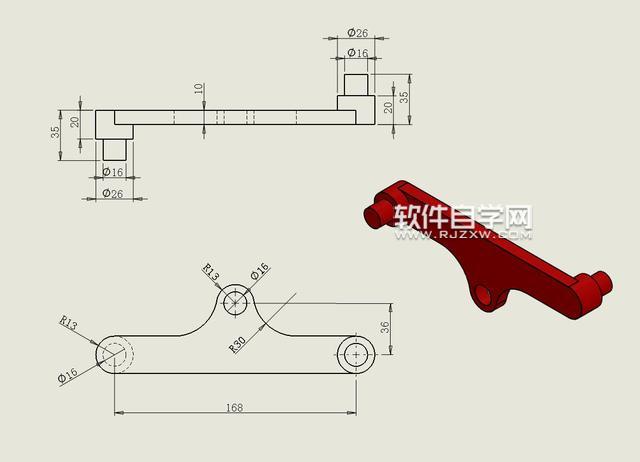

第4步、再用同樣的方法，擺動桿繪制出來。

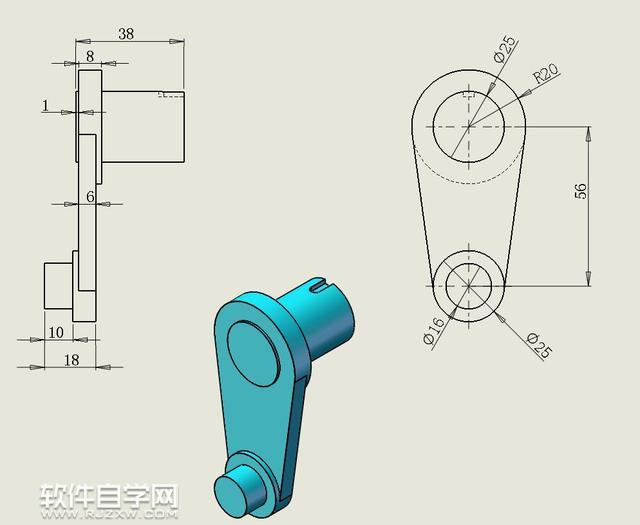

第5步、再根據下面的尺寸，繪制搖桿零件圖出來。

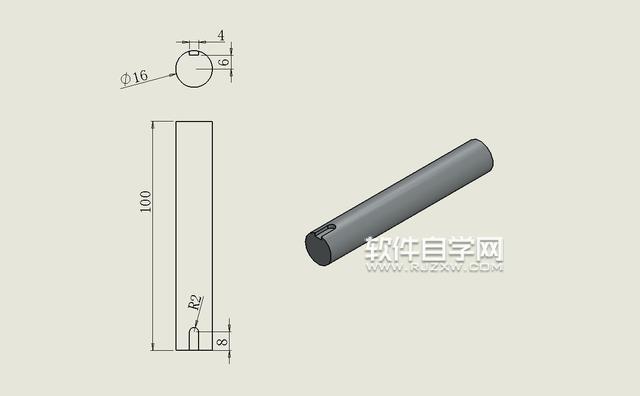

第6步、同樣的方法，繪制下面的軸零件出來。

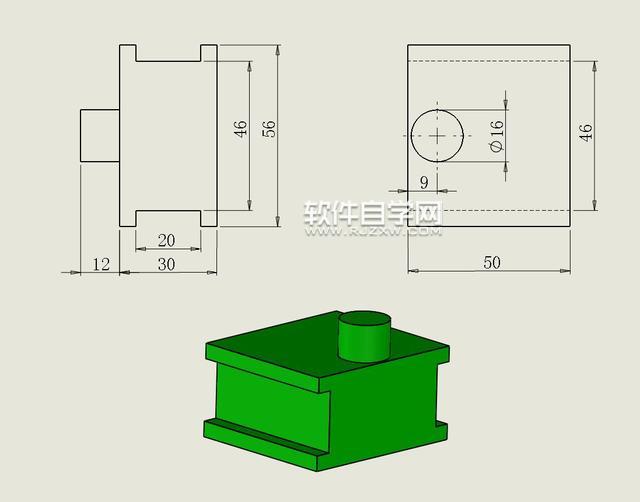

第7步、再以下面的尺寸圖繪制下面的滑塊出來。

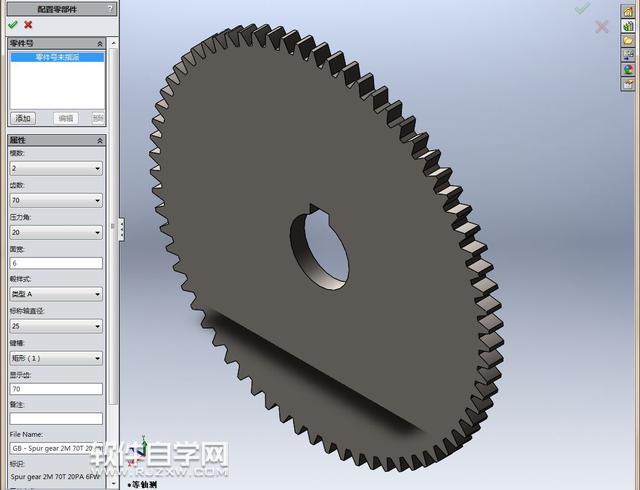

第8步、Toolbox標注齒輪。模數：2 齒數：70 壓力角：20mm面寬：6 轂樣式：A 標稱軸直徑：25mm。

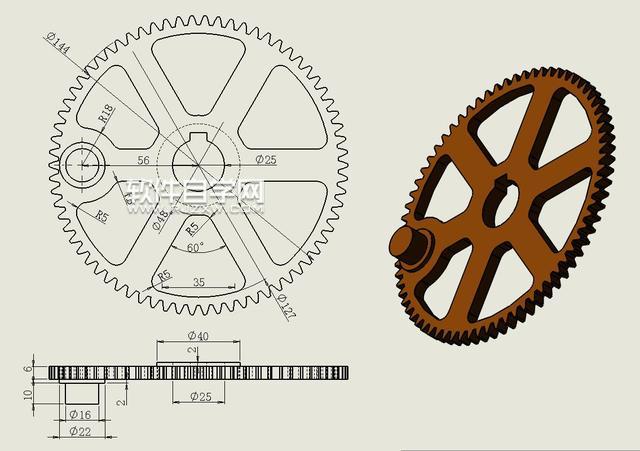

第9步、然后再進行修改成下圖，保存為：70齒齒輪

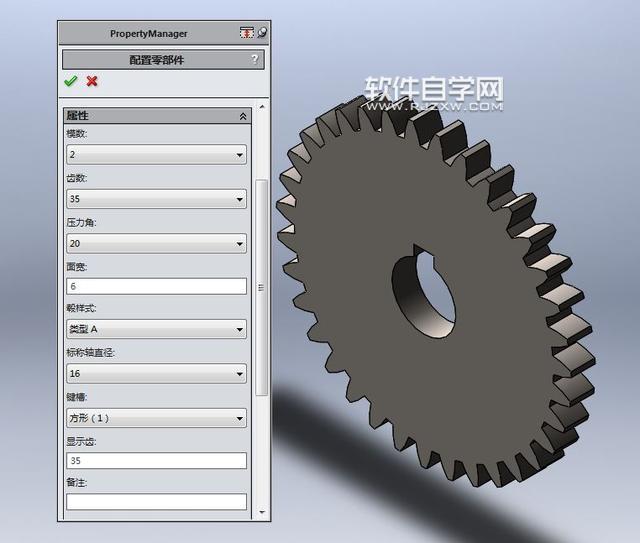

第10步、Toolbox標注齒輪。模數：2 齒數：35壓力角：20 面寬：6 轂樣式：A 標稱軸直徑：16mm。

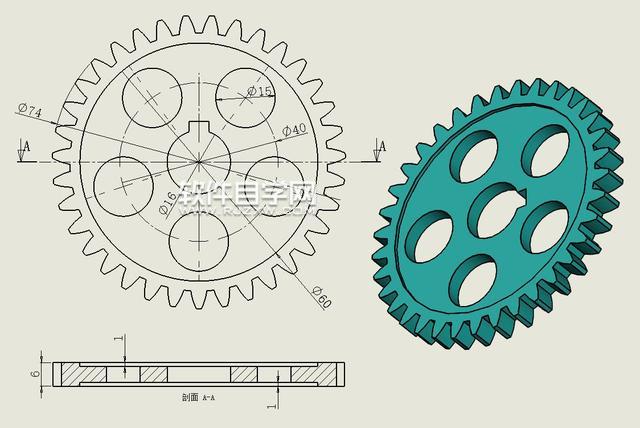

第11步、修改成下圖，保存為：35齒齒輪.

第12步、先建了2個子子裝配體，（70齒齒輪和搖桿）、（35齒和軸 ）。裝配過程用到了一個齒輪配合，其他的都是簡單配合。70齒齒輪和搖桿組成子裝配體，重合、同軸心 配合之后，要給兩個零件的基準面加一個 角度配合 如下圖 ：150度。 如果沒有這一步，做動畫時，滑塊會跑到軌道外面去。

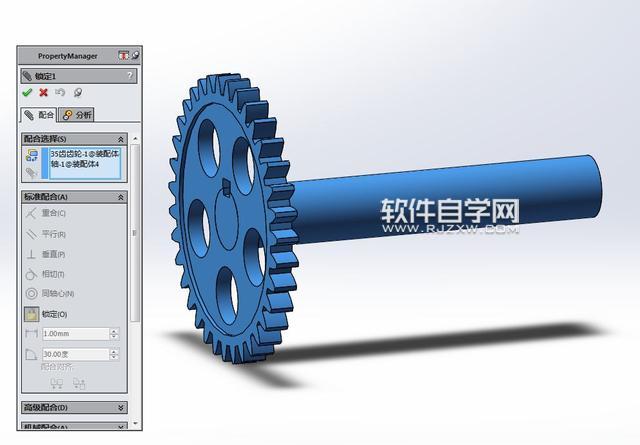

第13步、35齒齒輪與軸 做一個子裝配體。重合、同軸心 配合之后，給兩個零件加一個鎖定配合。

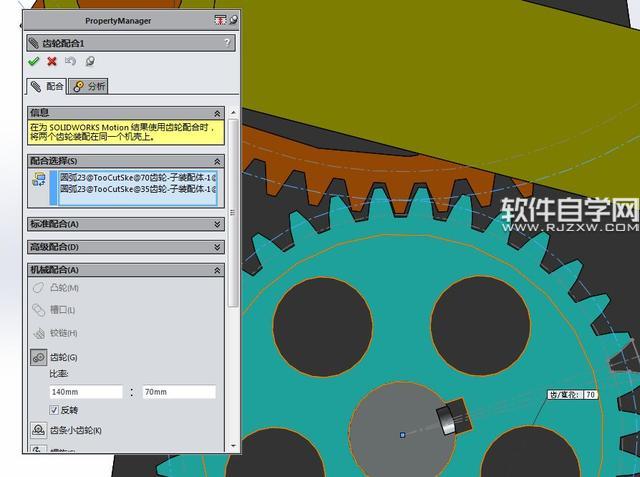

第14步、齒輪配合，在零件中顯示草圖，然后使用 分度圓 進行配合。反轉。

第15步、手動調整零件位置。圖中的尺寸是為了觀察滑塊變化用的，不是配合。

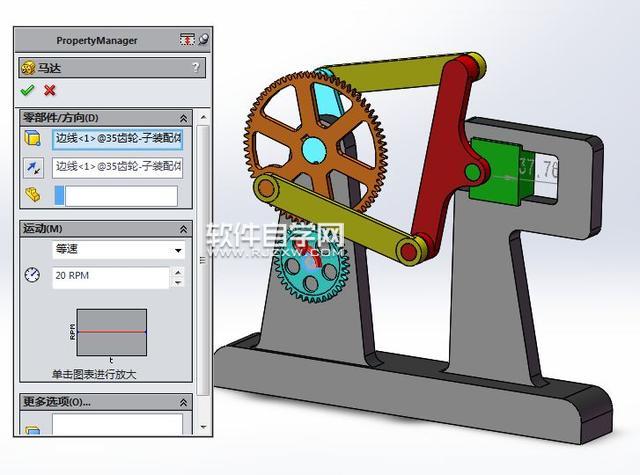

第16步、添加馬達，轉速20。鍵碼拖到6秒。

第17步、輸出動畫。
