用CAD2004繪制彎曲路徑拉伸實體

瀏覽:107日期:2024-04-08 11:46:00
彎曲路徑拉伸實體

效果圖:

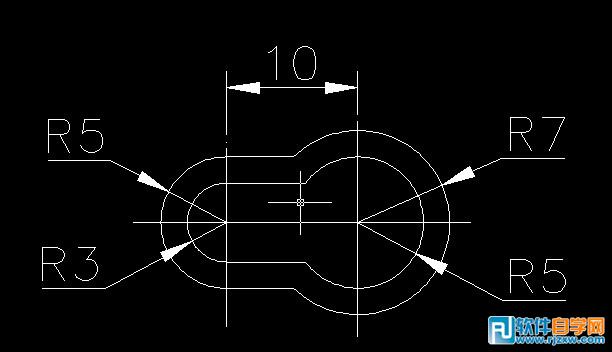

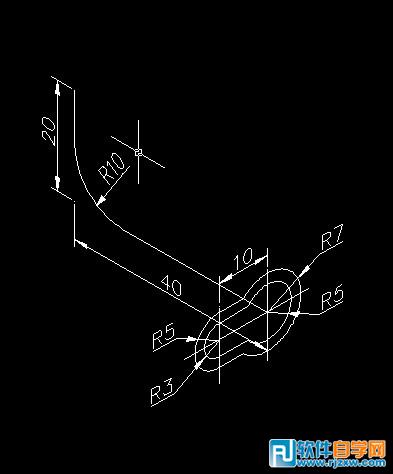

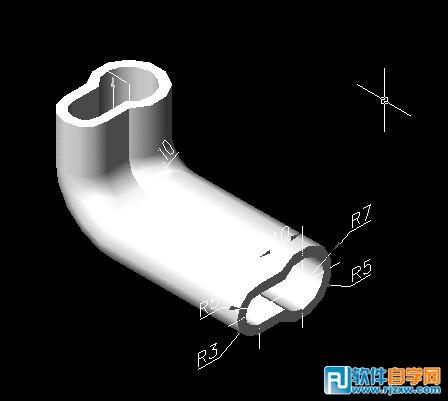

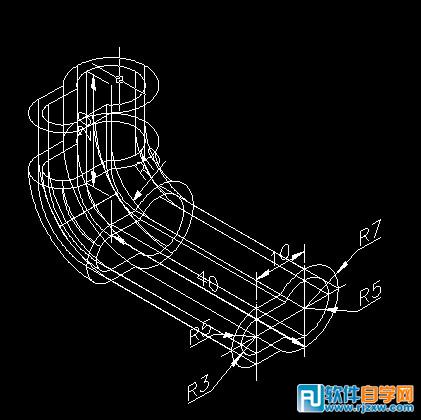

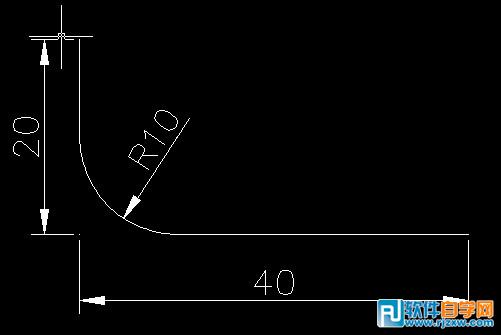

用CAD2004繪制彎曲路徑拉伸實體 第一步:點擊視圖菜單---三維視圖----主視圖,在主視圖中繪制以下平面圖:如圖1 用CAD2004繪制彎曲路徑拉伸實體如圖1 第二步:點擊工具欄上的面域工具或通過繪圖菜單及REG面域命令把那個圖形形成面,然后點視圖菜單----三維視圖----右視圖。繪制出跟徑圖效果:如圖2 用CAD2004繪制彎曲路徑拉伸實體第三步:用PE多段線組合路徑成一體后,點擊視圖菜單---三維視圖----西南等軸測,并把路徑與兩個對象調整好位置如圖3: 用CAD2004繪制彎曲路徑拉伸實體第四步:用EXT拉伸命令,在命令行中輸入EXT命令---空格,選中兩個對象---空格,選P路徑模式 ----路徑為40x20 的圖形。然后形成實體如圖4: 用CAD2004繪制彎曲路徑拉伸實體 第五步:用SU差集命令,先選外面大的實體-空格,再選里面小的實體-空格后,形成空心實體如圖5: 用CAD2004繪制彎曲路徑拉伸實體 以上就是用CAD2004繪制彎曲路徑拉伸實體,希望大家喜歡,請繼續關注好吧啦網。
標簽: CAD 繪圖工具
