patch的流程

組件頁面渲染時，將render返回的新vnode（新節點）和組件實例保存的vnode（舊節點）作為參數，調用patch方法，更新DOM。

判斷兩個節點是否相同

處理過程中，需要判斷節點是否相同。相同節點需要滿足以下條件：

key相同 標簽類型相同 注釋節點標識相同，都是注釋節點，或者都不是注釋節點 data的值狀態相同，或者都有值，或者都沒值

function sameVnode (a, b) {// 判斷兩個VNode節點是否是同一個節點 return ( a.key === b.key && // key相同 ( a.tag === b.tag && // tag相同 a.isComment === b.isComment && // 注釋節點標識相同 isDef(a.data) === isDef(b.data) && // data值狀態相同 sameInputType(a, b) // input的type相同 ) )}

patch方法

patch判斷流程如下：

a) 如果新節點為空，此時舊節點存在（組件銷毀時），調用舊節點destroy生命周期函數

b) 如果舊節點為空，根據新節點創建DOM

c) 其他（如果新舊節點都存在）

a) 舊節點不是DOM(組件節點)，且新舊節點相同 執行patchVnode b) 舊節點是DOM元素或者兩個節點不相同 創建新節點DOM，銷毀舊節點以及DOM。

function patch (oldVnode, vnode, hydrating, removeOnly) { if (isUndef(vnode)) { if (isDef(oldVnode)) { invokeDestroyHook(oldVnode); } return } ... if (isUndef(oldVnode)) { isInitialPatch = true;// 組件初始加載 createElm(vnode, insertedVnodeQueue); } else { var isRealElement = isDef(oldVnode.nodeType); if (!isRealElement && sameVnode(oldVnode, vnode)) { patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly); } else { ... var oldElm = oldVnode.elm; var parentElm = nodeOps.parentNode(oldElm);// 獲取父元素 // create new node createElm( vnode, insertedVnodeQueue, oldElm._leaveCb ? null : parentElm, nodeOps.nextSibling(oldElm)// 獲取緊跟的弟弟元素 ); if (isDef(parentElm)) { removeVnodes(parentElm, [oldVnode], 0, 0);// 銷毀舊節點以及DOM元素 } else if (isDef(oldVnode.tag)) { invokeDestroyHook(oldVnode); } } } invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch); return vnode.elm }}

patchVnode方法

當兩個節點相同時，執行patchVnode方法。在處理各種情況之前，會將舊節點elm屬性值賦值給新節點的elm屬性，保持elm保持一致。

具體流程如下：

a）如果新舊節點完全相同（引用相同 oldVnode === vnode）

直接返回不處理

b) 如果新節點不是文本節點

a)都存在子節點，新舊節點的子節點數組引用不同（oldCh !== ch） updateChildren b)新節點有子節點，舊節點沒有 1）查重子節點 2）如果舊節點是文本節點，先清空文本 3）創建子節點DOM元素 c)舊節點有子節點，新節點沒有 移除子節點以及DOM d)舊節點是文本節點 清除文本 c)如果新節點是文本節點，并且和舊節點文本不相同 則直接替換文本內容。 d)其他（新節點是文本節點，并且和舊節點相同） 不處理

function patchVnode ( oldVnode, vnode, insertedVnodeQueue, ownerArray, index, removeOnly ) { if (oldVnode === vnode) { return } ... if (isUndef(vnode.text)) { if (isDef(oldCh) && isDef(ch)) { if (oldCh !== ch) { updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly); } } else if (isDef(ch)) { if (process.env.NODE_ENV !== ’production’) { checkDuplicateKeys(ch); } if (isDef(oldVnode.text)) { nodeOps.setTextContent(elm, ’’); } addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue); } else if (isDef(oldCh)) { removeVnodes(elm, oldCh, 0, oldCh.length - 1); } else if (isDef(oldVnode.text)) { nodeOps.setTextContent(elm, ’’); } } else if (oldVnode.text !== vnode.text) { nodeOps.setTextContent(elm, vnode.text); } ... }

updateChildren方法

updateChildren方法處理相同新舊節點的子節點。方法定義了以下變量（updateChildren的節點都表示的是子節點）：

var oldStartIdx = 0;// 表示當前正在處理的舊起始節點序號 var newStartIdx = 0;// 表示當前正在處理的新起始節點序號 var oldEndIdx = oldCh.length - 1;// 表示當前正在處理的舊結尾節點序號 var oldStartVnode = oldCh[0];// 表示當前正在處理的舊起始節點 var oldEndVnode = oldCh[oldEndIdx];// 表示當前正在處理的舊結尾節點 var newEndIdx = newCh.length - 1;// 表示當前正在處理的新結尾節點序號 var newStartVnode = newCh[0];// 表示當前正在處理的新起始節點 var newEndVnode = newCh[newEndIdx];// 表示當前正在處理的新結尾節點 var oldKeyToIdx, // 尚未處理的舊節點key值映射 idxInOld, // 與新節點key值相同的舊節點序號 vnodeToMove, // 與新節點key值相同的舊節點 refElm;// 指向當前正在處理的新結尾節點的后一個節點（已處理）的DOM元素

根據新舊節點的對比結果，更新DOM元素，此過程并不改變新舊節點的排序。序號指向正在處理的節點，分別是新舊節點的起始和結尾節點。對比過程以新起始節點為主導，對比方向是由兩側向中間。優先比對新舊節點的起始節點和結尾節點，再查找與新起始節點相同的且未處理的舊節點。當舊節點全部處理完（舊起始和結尾序號重疊），此時新節點可能未處理完，就添加新節點DOM元素。當新節點全部處理完（新起始和結尾序號重疊），可能存在舊節點，就刪除舊節點DOM元素。

具體流程如下：

新舊子節點的起始序號不大于結尾序號時，執行以下流程：

a)如果舊子節點兩側存在undefined節點

舊起始節點undefined,oldStartVnode = oldCh[++oldStartIdx] 舊結尾節點undefined,oldEndVnode = oldCh[--oldEndIdx]

b)新舊子節點的起始節點相同（前后比較）

patchVNode更新DOM內容 oldStartVnode = oldCh[++oldStartIdx] newStartVnode = newCh[++newStartIdx]

c)新舊子節點的結尾節點相同（前后比較）

patchVNode更新DOM內容 oldEndVnode = oldCh[--oldEndIdx] newEndVnode = newCh[--newEndIdx]

d)舊起始節點和新結尾節點相同（前后比較）

patchVNode更新DOM內容 將舊起始節點DOM添加到舊結尾節點DOM前面 oldStartVnode = oldCh[++oldStartIdx] newEndVnode = newCh[--newEndIdx]

e)舊結尾節點和新起始節點相同（前后比較）

patchVNode更新DOM內容 將舊結尾節點DOM添加到舊起始節點DOM前面 oldEndVnode = oldCh[--oldEndIdx] newStartVnode = newCh[++newStartIdx]

f)其他(緩存尚未處理的舊節點key值，依此判斷舊節點中是否存在和新起始節點相同的節點)

a)尚未處理的舊節點中不存在與新起始節點相同的節點 創建新節點DOM并添加到舊起始節點DOM的前面 newStartVnode = newCh[++newStartIdx] b)舊節點中存在與新起始節點key相同的節點 a)舊節點中存在與新起始節點相同的節點 patchVode 將相同的舊節點DOM添加到舊起始節點DOM前面 將相同的舊節點置為undefinedoldCh[idxInOld] = undefined newStartVnode = newCh[++newStartIdx] b)key相同,但標簽類型不同的節點 創建新節點DOM并添加到舊起始節點DOM的前面 newStartVnode = newCh[++newStartIdx]

循環結束

a)如果舊節點遍歷完（oldStartIdx > oldEndIdx）

把剩余未處理新節點DOM添加到上一個新結尾節點DOM前面（從新起始節點到新結尾節點，都未處理過）

b)如果新節點遍歷完（newStartIdx > newEndIdx）

移除舊起始和結尾節點以及他們之間的節點的DOM（從舊起始節點到舊結尾節點，可能存在處理過的節點，但處理過已被置為undefined）

function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) { var oldStartIdx = 0;// 表示當前正在處理的舊起始節點序號 var newStartIdx = 0;// 表示當前正在處理的新起始節點序號 var oldEndIdx = oldCh.length - 1;// 表示當前正在處理的舊結尾節點序號 var oldStartVnode = oldCh[0];// 表示當前正在處理的舊起始節點 var oldEndVnode = oldCh[oldEndIdx];// 表示當前正在處理的舊結尾節點 var newEndIdx = newCh.length - 1;// 表示當前正在處理的新結尾節點序號 var newStartVnode = newCh[0];// 表示當前正在處理的新起始節點 var newEndVnode = newCh[newEndIdx];// 表示當前正在處理的新結尾節點 var oldKeyToIdx, idxInOld, vnodeToMove, refElm; ... while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) { if (isUndef(oldStartVnode)) { oldStartVnode = oldCh[++oldStartIdx]; // Vnode has been moved left } else if (isUndef(oldEndVnode)) { oldEndVnode = oldCh[--oldEndIdx]; } else if (sameVnode(oldStartVnode, newStartVnode)) { patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx); oldStartVnode = oldCh[++oldStartIdx]; newStartVnode = newCh[++newStartIdx]; } else if (sameVnode(oldEndVnode, newEndVnode)) { patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx); oldEndVnode = oldCh[--oldEndIdx]; newEndVnode = newCh[--newEndIdx]; } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue, newCh, newEndIdx); canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm)); oldStartVnode = oldCh[++oldStartIdx]; newEndVnode = newCh[--newEndIdx]; } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue, newCh, newStartIdx); canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm); oldEndVnode = oldCh[--oldEndIdx]; newStartVnode = newCh[++newStartIdx]; } else { if (isUndef(oldKeyToIdx)) { oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx); }// 緩存尚未處理的舊節點key值 idxInOld = isDef(newStartVnode.key) ? oldKeyToIdx[newStartVnode.key] : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx); if (isUndef(idxInOld)) { // New element createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx); } else { vnodeToMove = oldCh[idxInOld]; if (sameVnode(vnodeToMove, newStartVnode)) { patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue, newCh, newStartIdx); oldCh[idxInOld] = undefined; canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm); } else { // same key but different element. treat as new element createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm, false, newCh, newStartIdx); } } newStartVnode = newCh[++newStartIdx]; } } if (oldStartIdx > oldEndIdx) { refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm; addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue); } else if (newStartIdx > newEndIdx) { removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx); } }

updateChildren的示例：

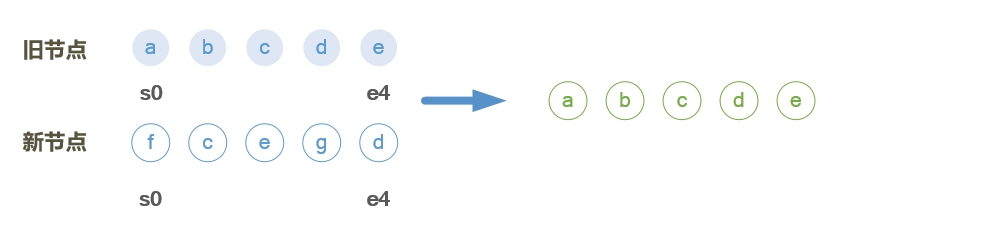

1.左邊表示新舊節點，節點下面標識起始和結尾節點（即正在處理的節點）。右邊表示當前的DOM。

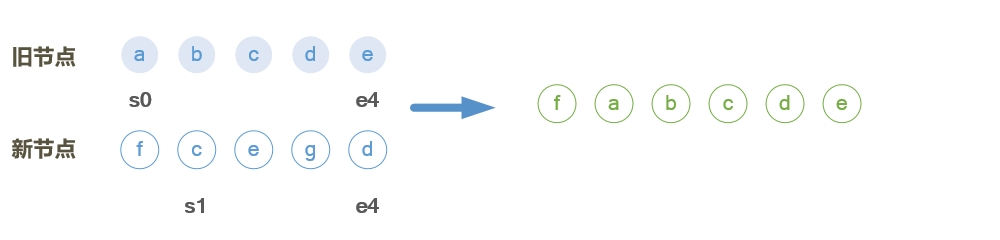

2.新節點的起始和結尾節點與舊節點的起始和結尾節點互不相同，并且在舊節點中未找到與新起始節點(新節點f)相同的節點。所以創建節點f的DOM并添加到舊起始節點（舊節點a）DOM的前面，然后新起始節點序號加1，表示新節點f已處理，當前正在處理新起始節點c。

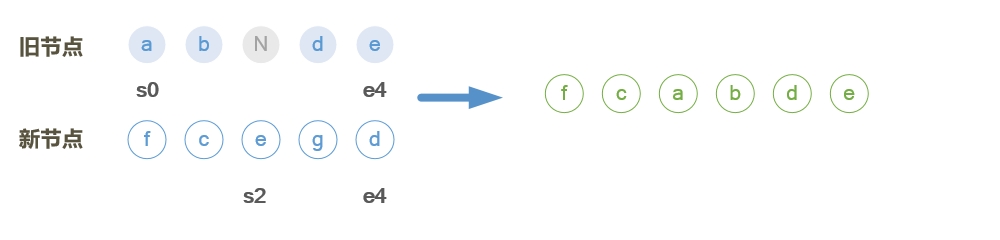

3.新節點的起始和結尾節點與舊節點的起始和結尾節點互不相同，但在舊節點中找到與新起始節點(節點c)相同的節點。所以將舊節點c的DOM添加到舊起始節點（舊節點a）DOM的前面，舊節點c置空，然后新起始節點序號加1，表示新節點c已處理，當前正在處理新起始節點e。

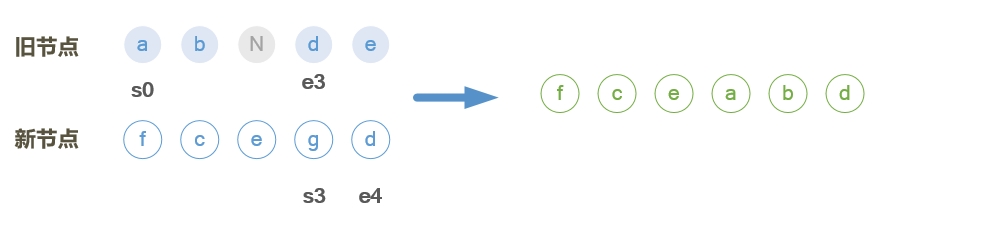

4.新起始節點（新節點e）和舊結尾節點(舊節點e)相同。更新舊節點e的DOM內容，并將舊節點e的DOM移動到舊起始節點（舊節點a）DOM的前面，舊結尾節點序號減1，新起始節點加1，表示新舊節點e已處理，當前正在處理的是新起始節點g和舊結尾節點d。

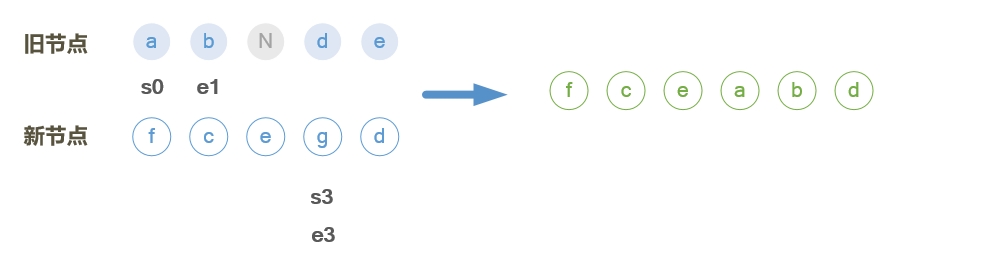

5.新結尾節點（新節點d）和舊結尾節點(舊節點d)相同。僅更新舊節點d的DOM內容。新結尾節點序號減1，舊結尾節點序號減1，表示新舊節點d已處理，當前正在處理的是新結尾節點g和舊結尾節點c。由于舊節點c為空，則舊結尾節點為b。

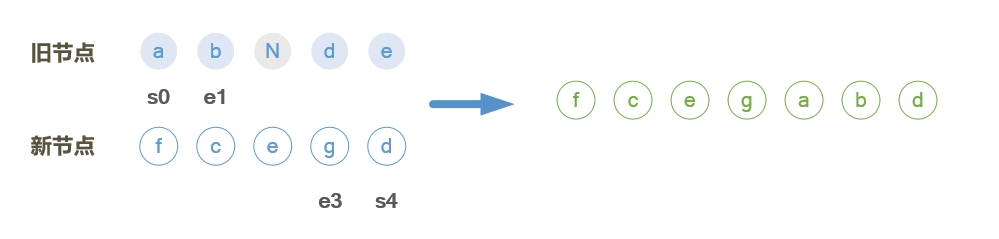

6.新節點的起始和結尾節點與舊節點的起始和結尾節點互不相同，并且在舊節點中未找到與新起始節點(新節點g)相同的節點。所以創建節點g的DOM并添加到舊起始節點（舊節點a）DOM的前面，然后新起始節點序號加1，表示新節點g已處理，當前正在處理新起始節點d。

7.由于新起始和結尾節點序號重疊，新節點已經處理完畢，存在尚未處理的舊節點，則移除未處理的舊節點DOM。

8.結束，最終的DOM。
