鈑金法蘭零件SolidWorks練習題畫法
瀏覽：116日期：2023-11-16 11:23:19

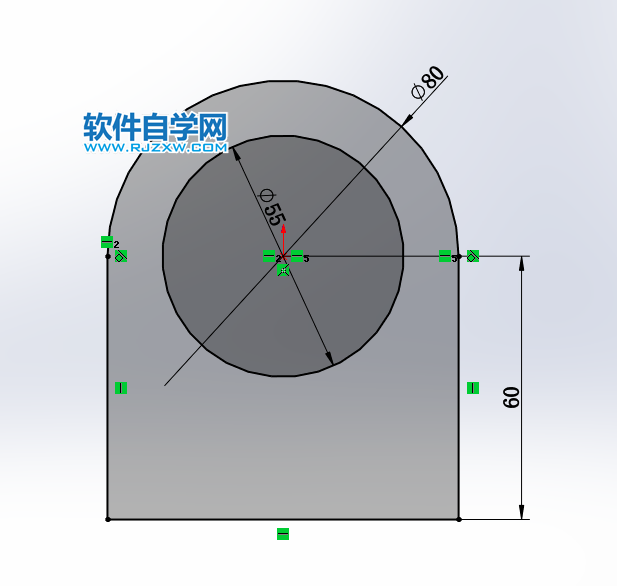

下面給大家介紹的是鈑金法蘭零件SolidWorks練習題畫法，具體操作步驟如下： 1.在【前視基準面】畫草圖。

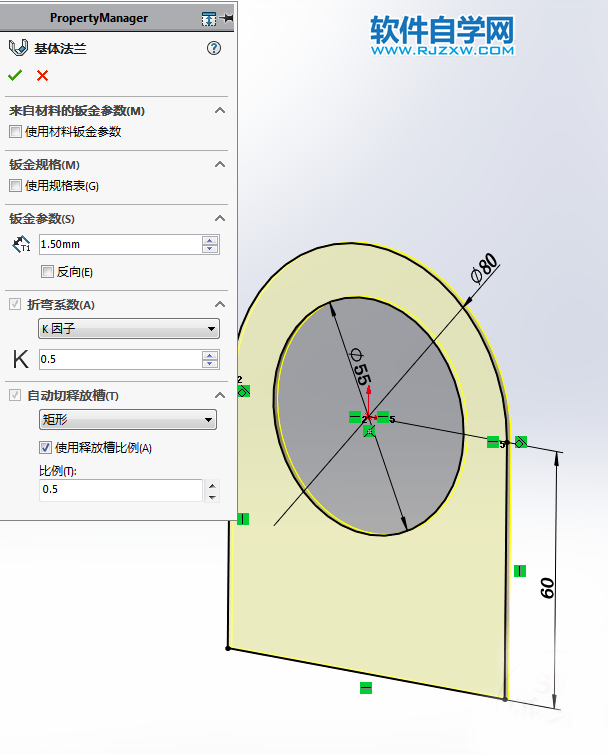

2.【基體法蘭】厚度：1.5 。

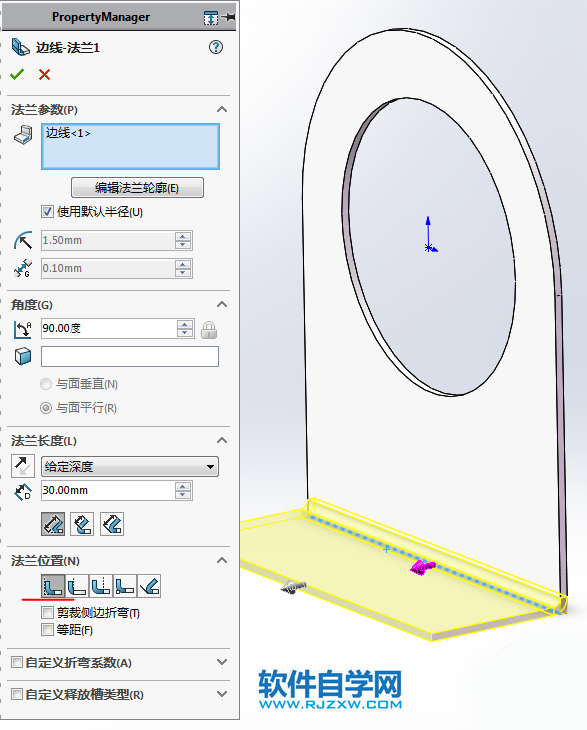

3.【邊線法蘭】給定深度：30 。

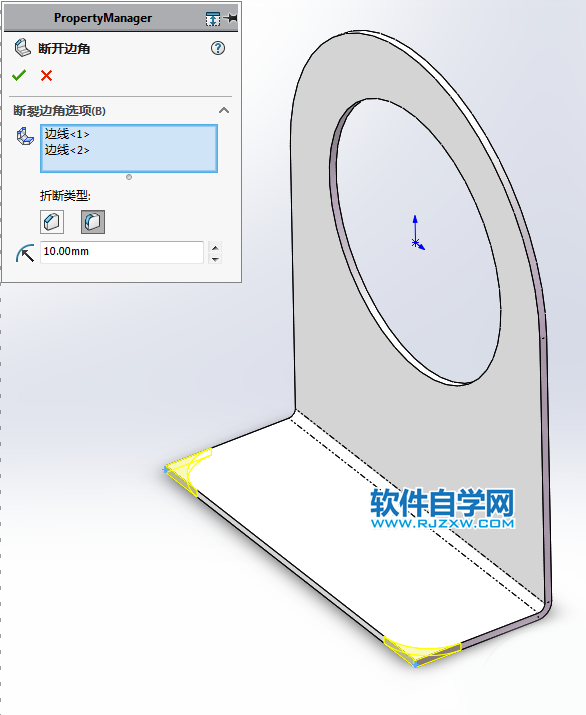

4.【斷開邊角】半徑：10 。

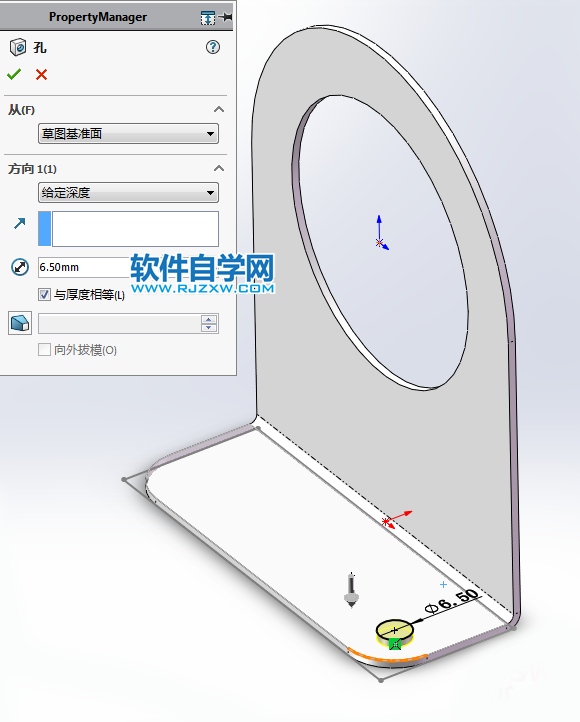

5.【簡單直孔】直徑：6.5 ，把圓重合到圓角的圓心。

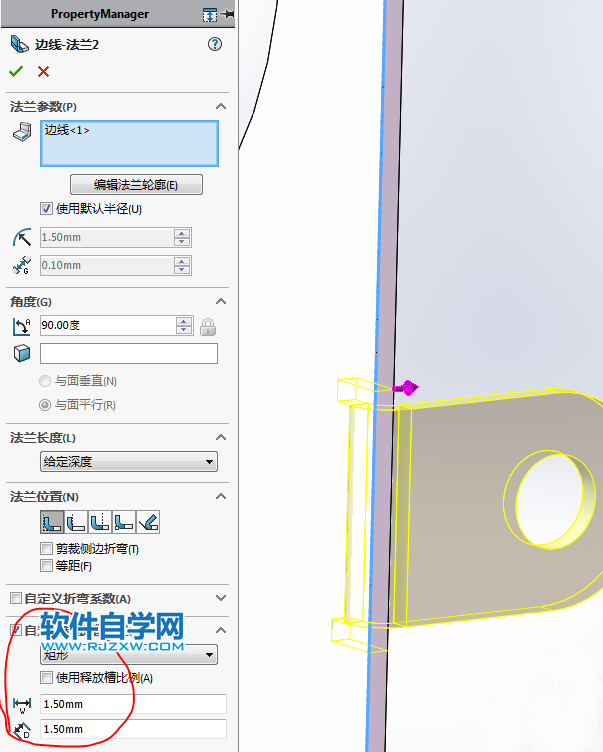

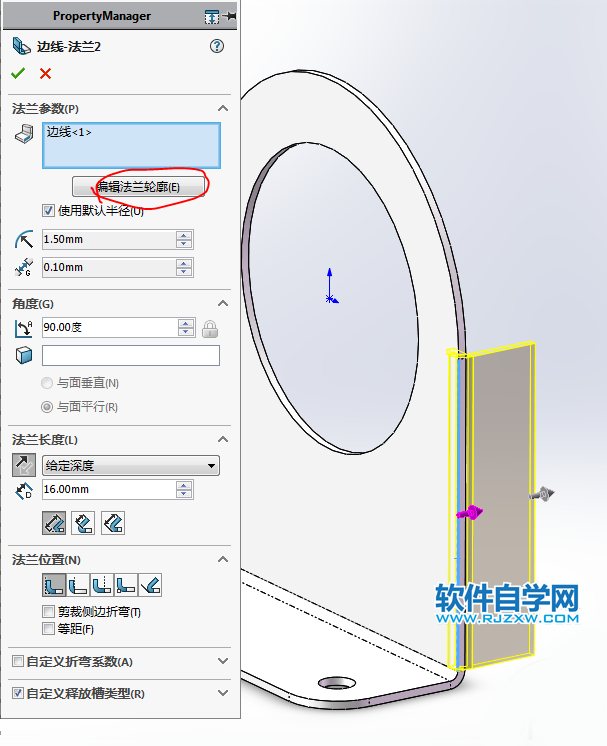

6.【邊線法蘭】編輯法蘭輪廓。

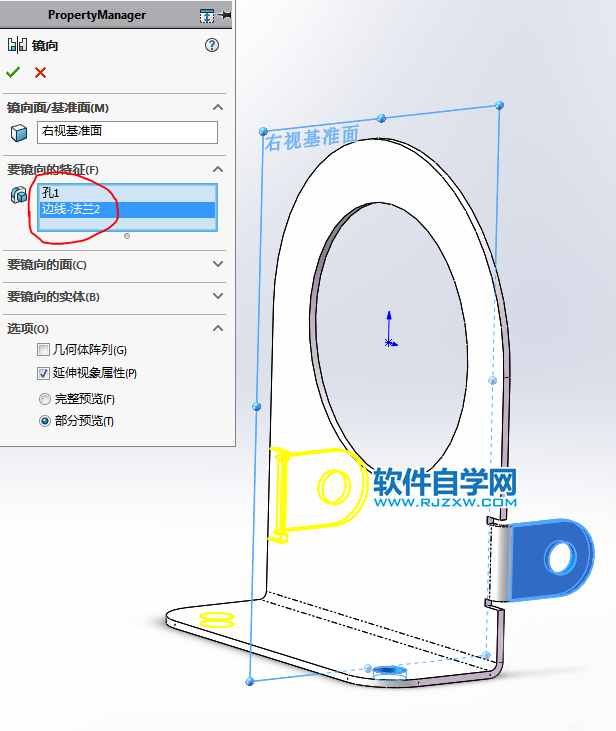

9.【鏡像】孔、邊線法蘭 。

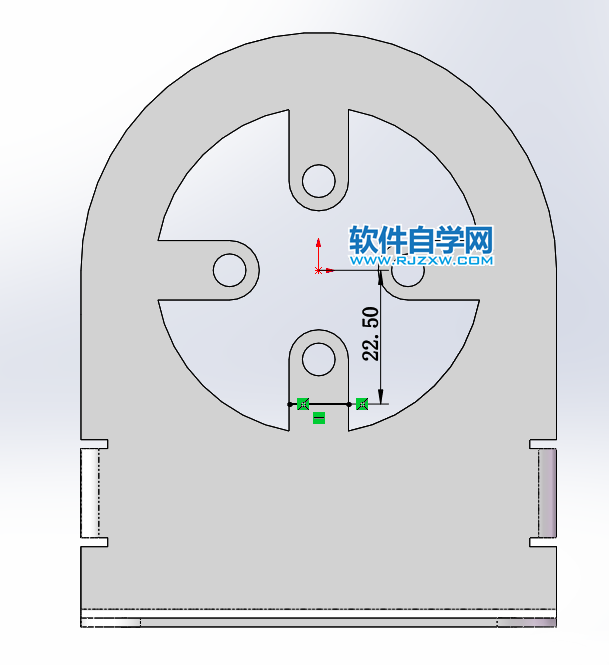

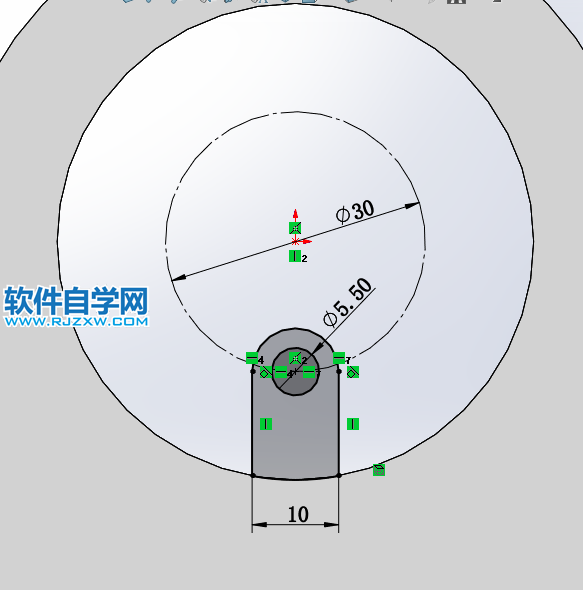

10.在鈑金面上畫草圖。

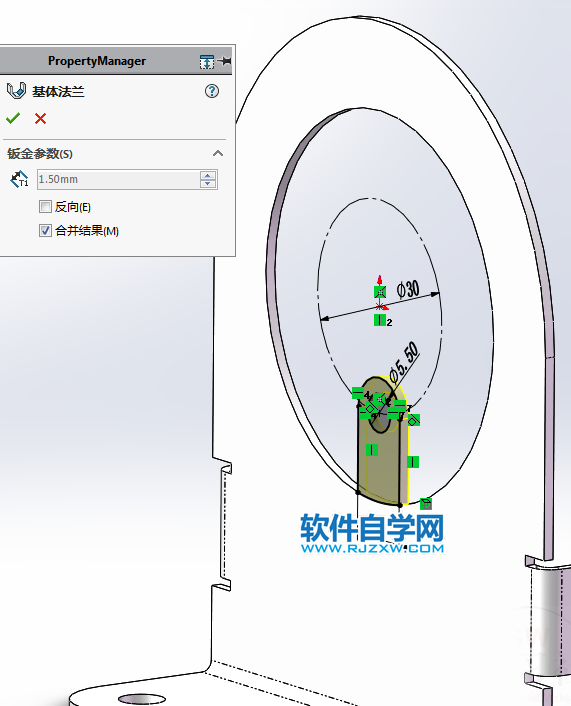

11、【基體法蘭】。

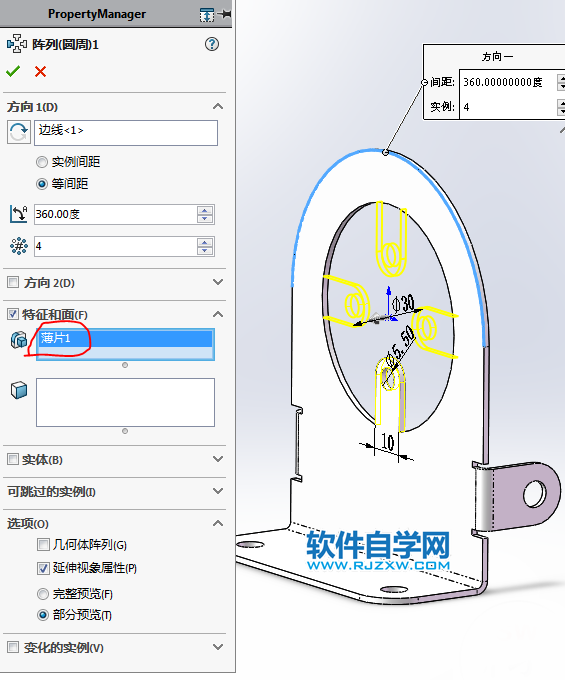

12.【圓周陣列】4個。
13.還是在鈑金上畫直線。

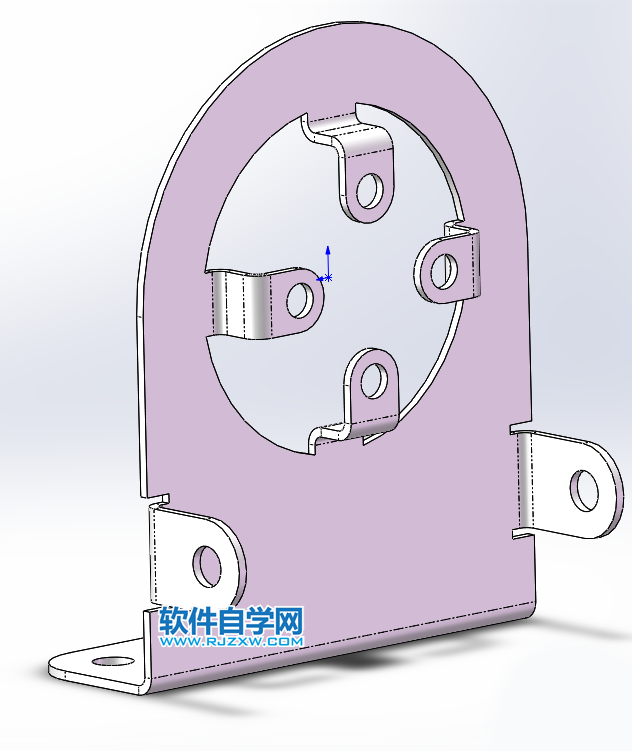

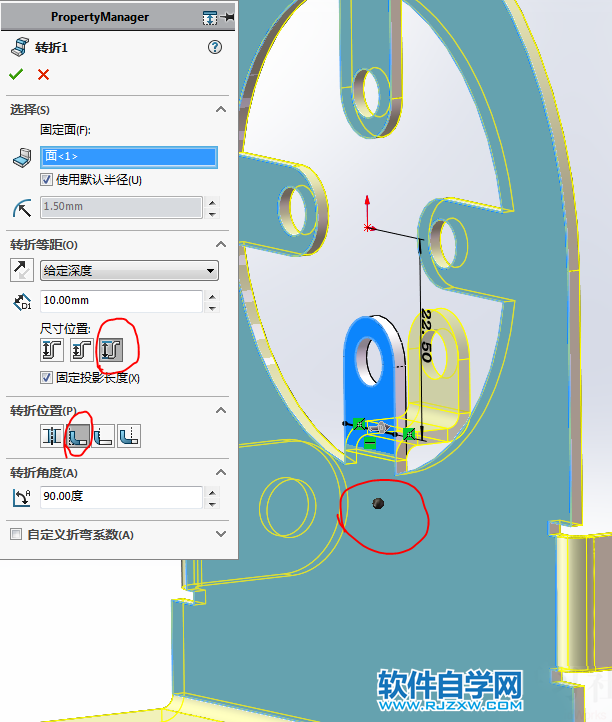

14.【轉折】固定面：黑色圓點所在面；給定深度：10 ；尺寸位置：總尺寸；轉折位置：材料在內 。
15.再畫三個【轉折】。（轉折不能陣列）

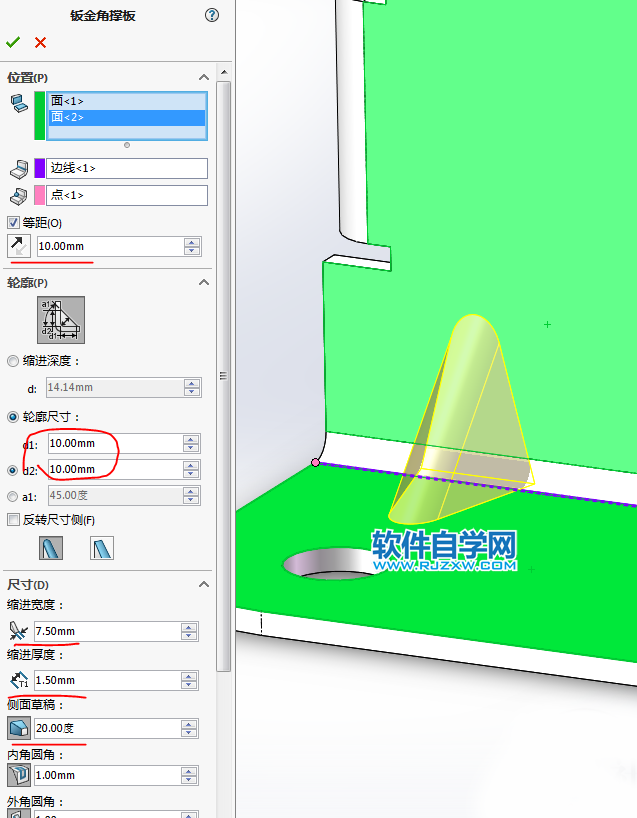

16.【角撐板】位置：兩個綠色面；距離：10 ；輪廓尺寸：10—10 ；縮進寬度：7.5 ；厚度：1.5 ；拔模角度：20度。

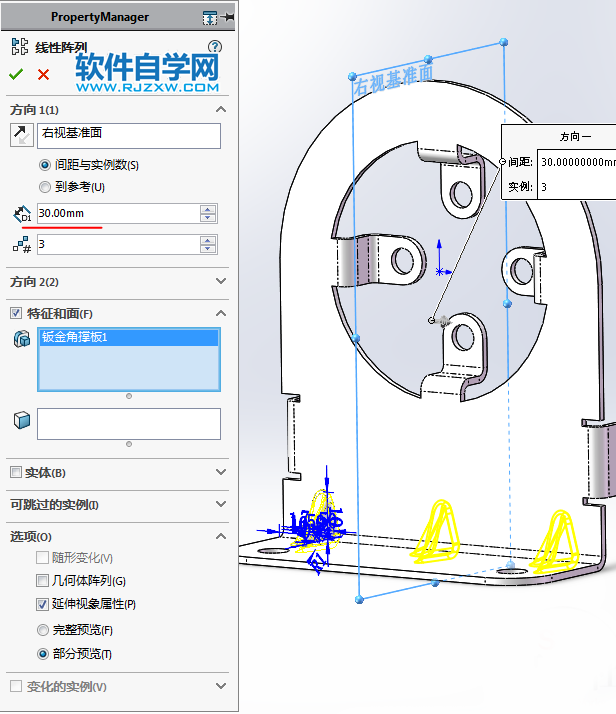

17.【線性陣列】間距：30 ，數(shù)量：3個。

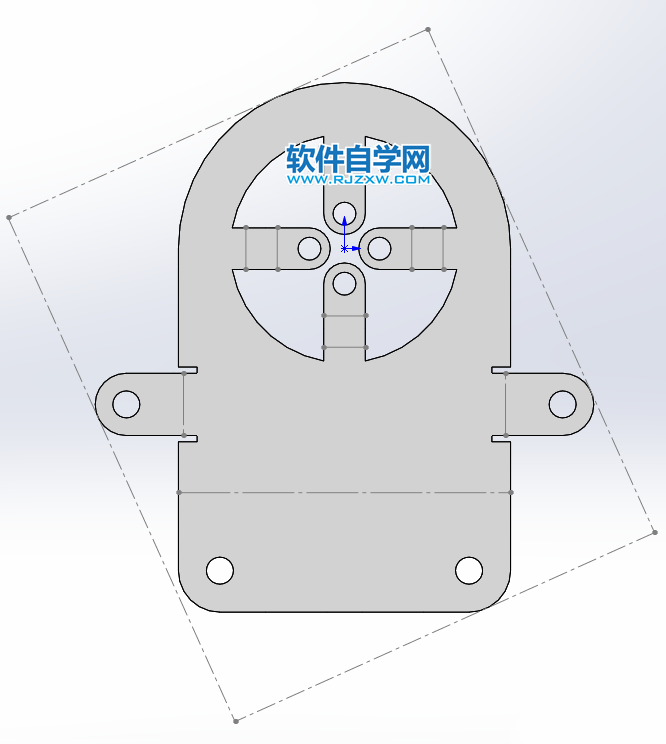

18.【展平】。

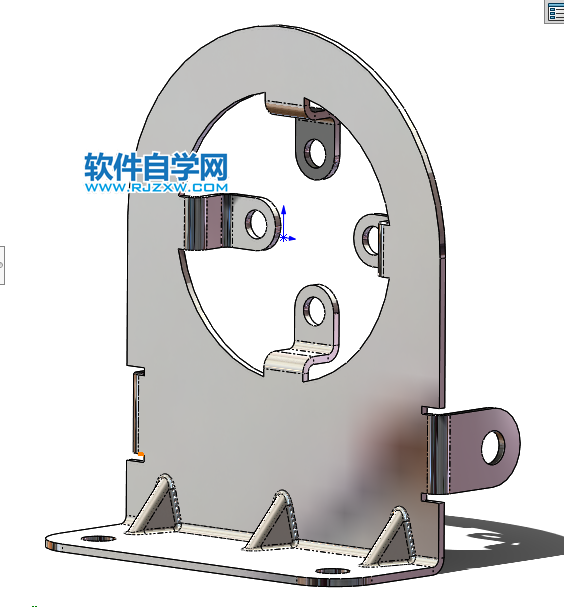

19.完成。
以上就是鈑金法蘭零件SolidWorks練習題畫法，希望大家喜歡，請繼續(xù)關注好吧啦網。
