下面給大家介紹的是SolidWorks建模練習題用拉伸切除的方法，具體操作步驟如下：

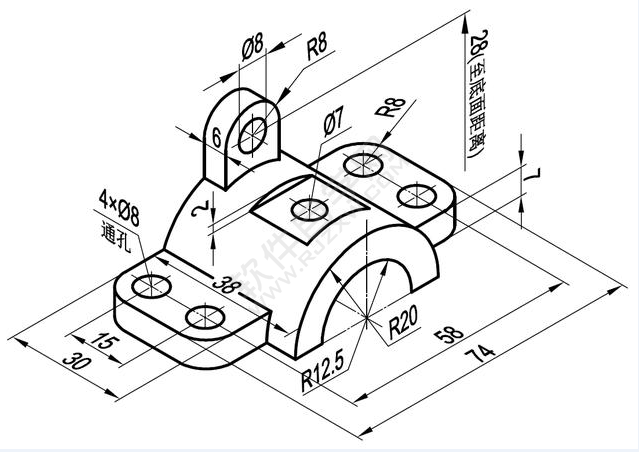

看看下面的尺寸圖吧，

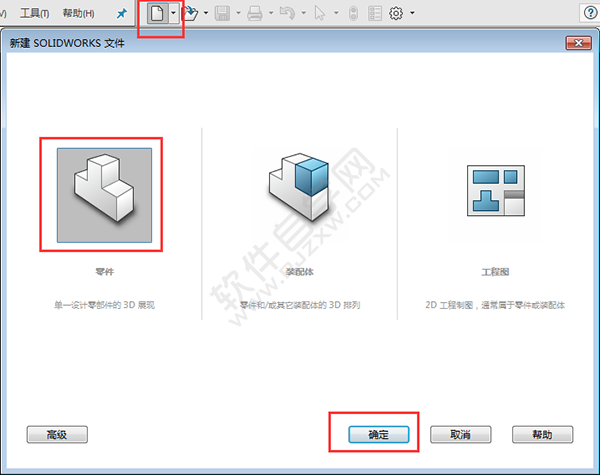

1、打開Solidwrosk軟件，點擊新建圖標，選擇零件，點擊確定。

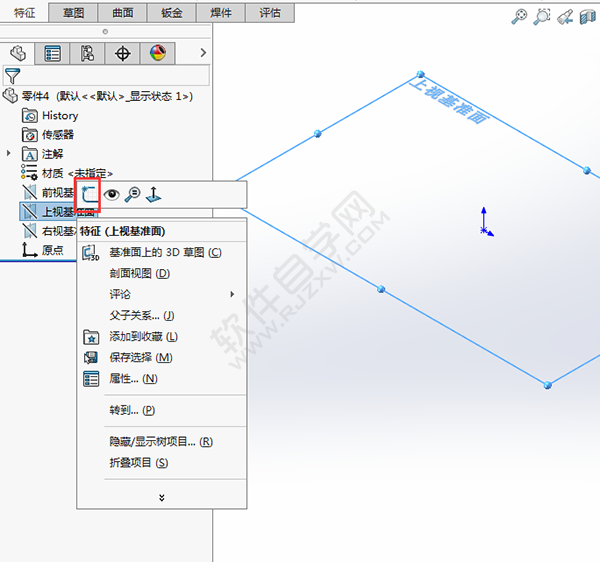

2、右擊上視基準面，選擇草圖繪制。

3、使用矩形、圓形、倒圓角等工具，繪制下面草圖。

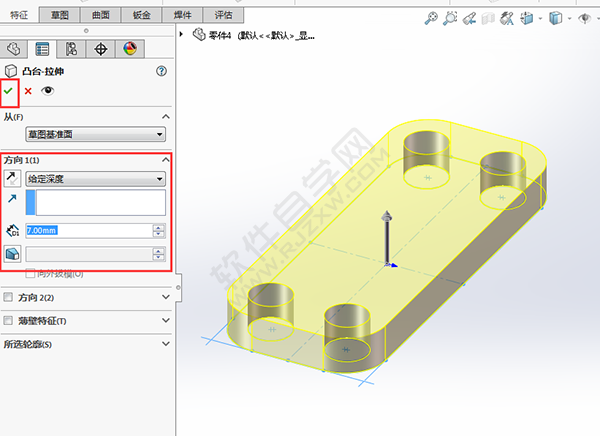

4、退出草圖，點擊拉伸凸臺，設置給定深度為7mm，點擊確定。

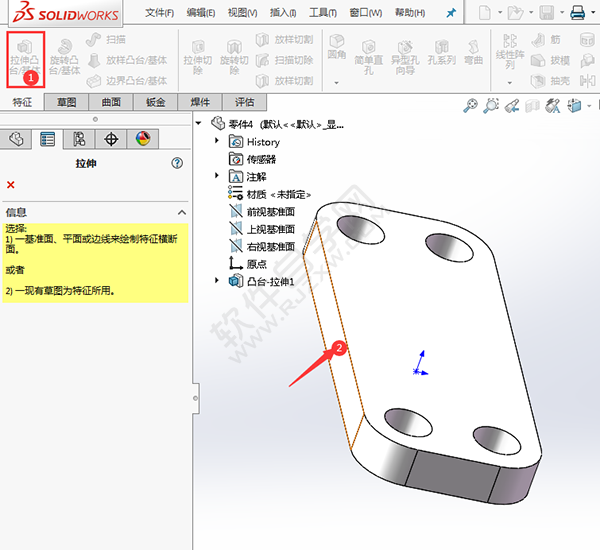

5、點擊拉伸凸臺，選擇實體的側邊面，

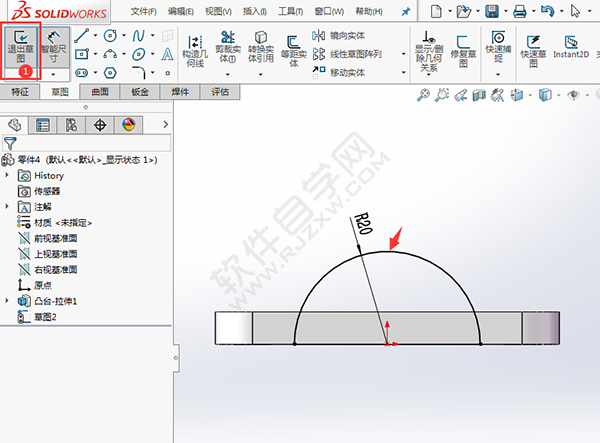

6、繪制一個半徑20mm的圓，修切成一半。效果如下：

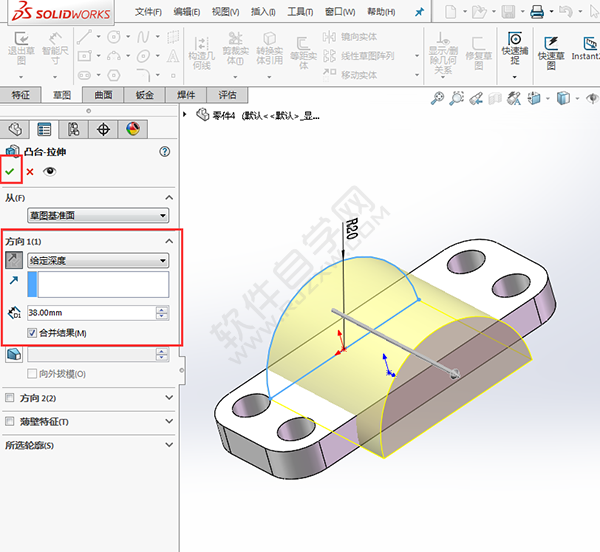

7、退出草圖，設置給定深度為：38mm，點擊確定。

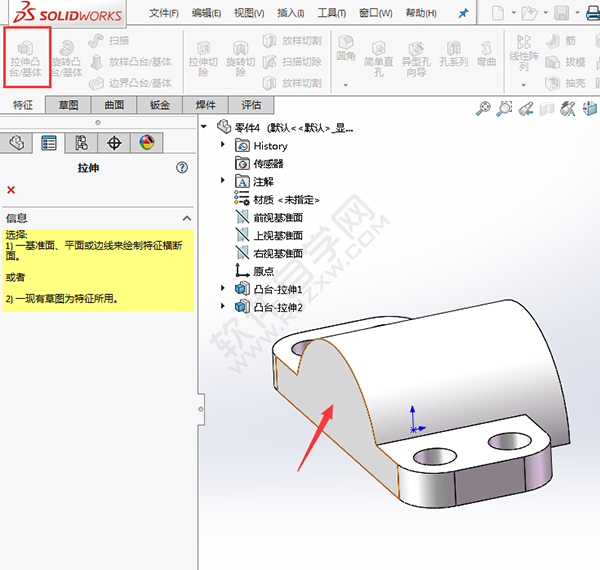

8、同樣點擊拉伸凸臺，選擇實體的面，效果如下：

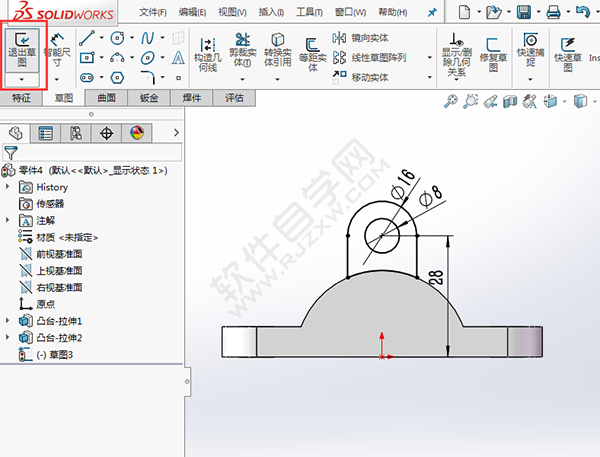

9、使用直線與圓形，配合修剪完成下面的草圖。退出草圖。

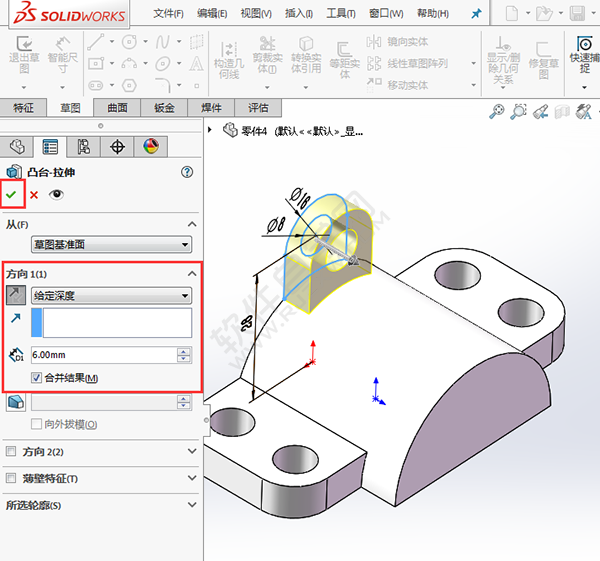

10、設置凸臺拉伸，給定深度為6mm。

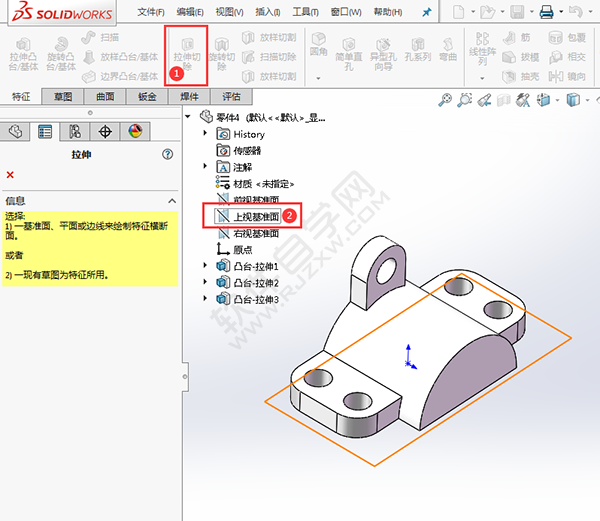

11、點擊拉伸切除。選擇上視基準面。

12、使用矩形工具，繪制一個20x40mm的矩形出來，效果如下：

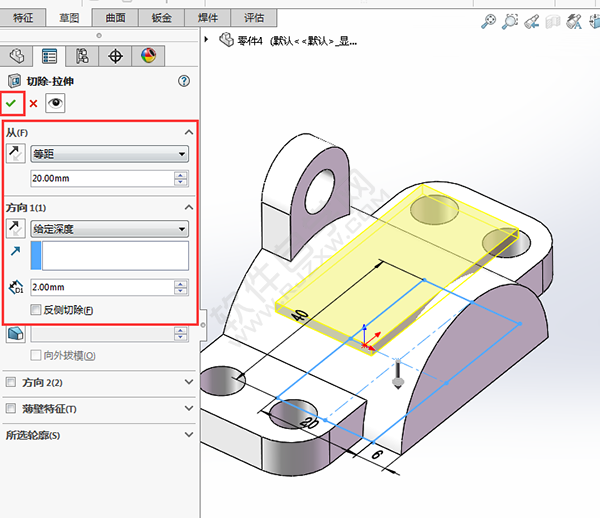

13、切除拉伸設置，從等距20mm，向下給定深度為2mm。點擊確定。

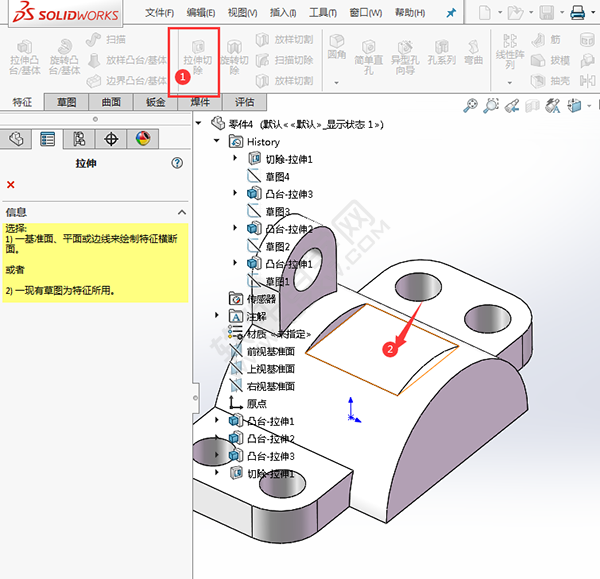

14、點擊拉伸切除，選擇實體表面，效果如下：

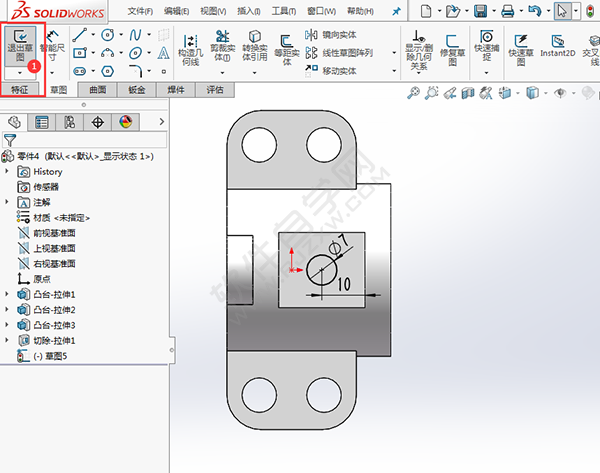

15、繪制一個直徑為7mm的小圓。

16、設置切除拉置為：完全貫穿。

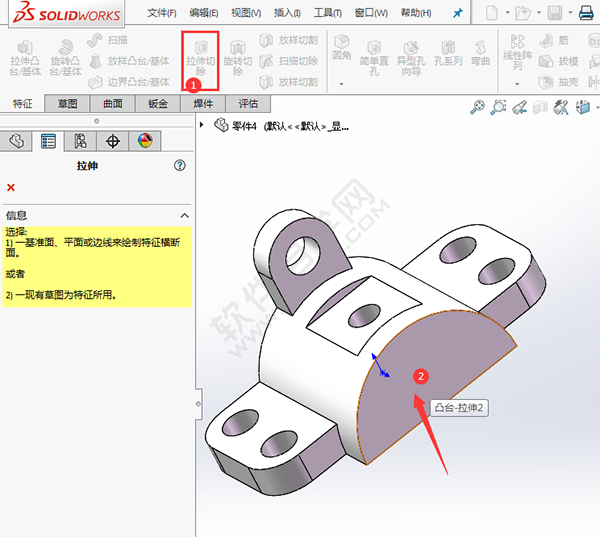

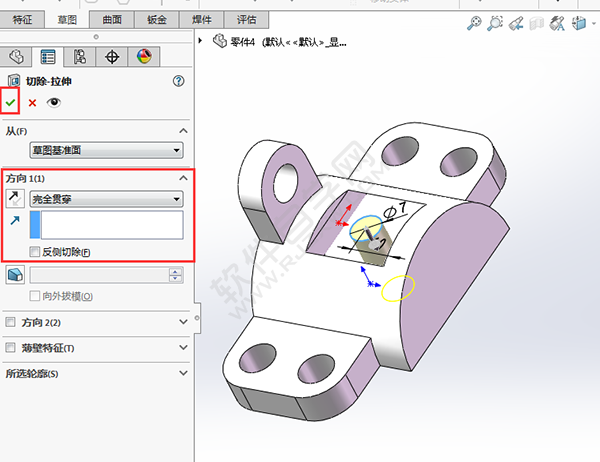

17、同樣的是選拉伸切除，選擇實體表面。

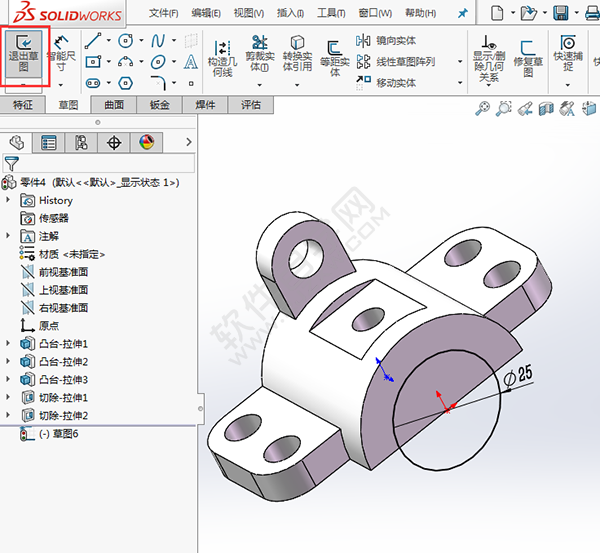

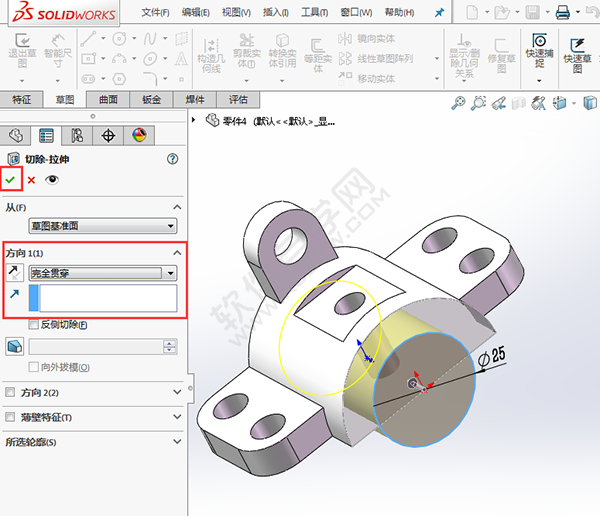

18、繪制一個直徑為25mm的圓，退出草圖。

19、設置切除拉置為：完全貫穿。

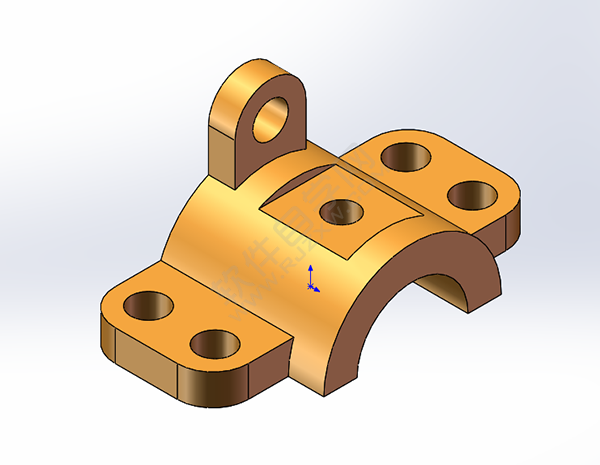

這樣就完成了零件的創建。
